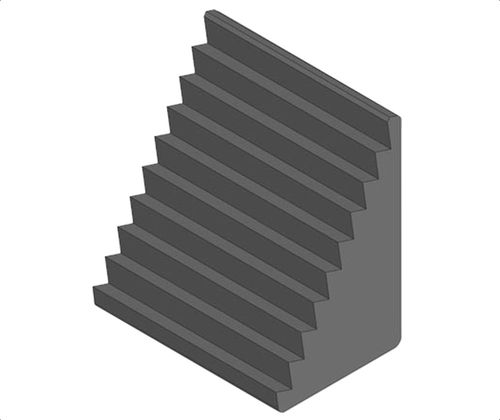

Elemento de apriete con control manual F114 series

mecánicode piezas para procesarde acero

Descripción del producto
Utilizado para proporcionar soporte vertical u horizontal para abrazaderas de correa. La altura se ajusta en incrementos de 1/8 pulg. verticalmente o 1/16 pulg. horizontalmente. Cada referencia incluye dos mitades del bloque. Fabricado en acero con acabado en óxido negro. Disponible en configuraciones de acero (F114) y aluminio (F113).

Números de pieza y dimensiones
ID | SKU | Número de pieza | L pulg. | L1 pulg. | W pulg. | H pulg. | H1 pulg. | Capacidad del bloque completo (lbs)
130861 | F114-1612 | F114-1612 | 11/16 | 1/16 | 1 | 1-1/8 | 1/8 | 3/4 a 1-1/2
130862 | F114-1618 | F114-1618 | 1-1/32 | 1/16 | 1 | 1-3/4 | 1/8 | 1-1/8 a 2-1/2
130863 | F114-1640 | F114-1640 | 2-3/8 | 1/16 | 1 | 3-7/8 | 1/8 | 2-1/2 a 6
130864 | F114-2424 | F114-2424 | 1-1/2 | 1/16 | 1-1/2 | 2-3/8 | 1/8 | 1-1/2 a 3-3/4
130865 | F114-2440 | F114-2440 | 2-3/8 | 1/16 | 1-1/2 | 3-7/8 | 1/8 | 2-1/2 a 6
130866 | F114-2456 | F114-2456 | 3-5/16 | 1/16 | 1-1/2 | 5-1/2 | 1/8 | 3-1/2 a 9
130867 | F114-3224 | F114-3224 | 1-1/2 | 1/16 | 2 | 2-3/8 | 1/8 | 1-1/2 a 3-3/4
130868 | F114-3256 | F114-3256 | 3-5/16 | 1/16 | 2 | 5-1/2 | 1/8 | 3-1/2 a 9

Medios

• Cómo usar (ilustración/gráfico)

Características / especificaciones técnicas

• Material: acero (acabado óxido negro); opción en aluminio disponible (serie diferente)
• Incrementos de ajuste: vertical 1/8 pulg.; horizontal 1/16 pulg.
• Cada referencia incluye dos mitades del bloque
• Varias tallas disponibles (ver tabla Números de pieza y dimensiones para L, L1, W, H, H1 y rangos de capacidad)
• Diseñado para proporcionar soporte vertical u horizontal para abrazaderas de correa
