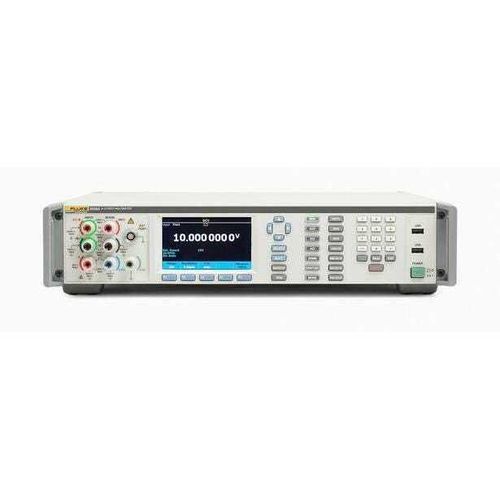

Multímetro gráfico 8558A

digitalbenchtop1000 V

Resumen del producto
El multímetro de 8,5 dígitos 8558A combina resolución de medida en continua con un digitalizador de alta velocidad (hasta 5 MS/s) pensado para caracterización de laboratorio y automatización de pruebas en producción. La digitalización rápida a memoria (200 ns por lectura) y el alto rendimiento permiten capturar transitorios y aumentar el rendimiento de las líneas de prueba.

Características clave

• Digitalización de alta resolución 5 MS/s y ancho de banda analógico hasta 20 MHz (tensión) y 4 MHz (corriente)
• Hasta 8,5 dígitos de resolución a baja velocidad; hasta 100.000 lecturas/s a 4,5 dígitos para sistemas automatizados
• Memoria interna para hasta 15 millones de lecturas
• Pantalla gráfica a color con gráficos de tendencia, formas de onda, FFT, histograma y estadísticas
• Conmutador electrónico programable delante/detrás y bornes Visual Connection Management™
• Varios puertos USB host (delantero/trasero) y soporte para memorias USB

Capacidades de digitalización y medida

• Digitalizar tensión: 100 mV – 1000 V, hasta 5 MS/s, ancho de banda hasta 20 MHz
• Digitalizar corriente: 10 µA – 2 A, hasta 5 MS/s, ancho de banda hasta 4 MHz
• Sensibilidad de tensión hasta cientos de nV y de corriente hasta cientos de pA para detección de transitorios de muy bajo nivel
• ADC SAR de 18 bits que proporciona alta resolución en las tasas de digitalización

Conectividad y compatibilidad de sistema

• Interfaces remotas: GPIB (IEEE‑488.2), USBTMC, Ethernet
• Transferencia rápida de memoria al PC: hasta 500.000 lecturas/s (binario vía USB), hasta 200.000 lecturas/s via Ethernet/GPIB
• Compatibilidad SCPI, modos de emulación 3458A/8508A y soporte de drivers IVI
• Soporte para procedimientos MET/CAL de calibración
• Opciones de disparo: BNC externo Trig In/Out (flanco/nivel), temporizador, epoch, linea; latencia externa <100 ns

Usabilidad y operación

• Menú de configuración intuitivo e interfaz gráfica que reducen el tiempo de puesta en servicio
• Soporte multilenguaje y modos de visualización para análisis rápido
• Mangos y rueda de control con recubrimiento para transporte y ergonomía
• Tareas repetitivas automatizables; la memoria interna reduce la dependencia inmediata del PC

Especificaciones técnicas (selección)

• Modelo: 8558A
• Resolución: hasta 8,5 dígitos (nominal)
• Digitalización: hasta 5 MS/s en memoria; 200 ns por lectura a memoria
• Velocidad de lectura: 1 rdg/s @ 8,5 dígitos hasta 100.000 rdg/s @ 4,5 dígitos
• Rangos de tensión: CC 100 mV – 1000 V; CA 10 mV – 1000 V (1 Hz – 10 MHz)
• Rangos de corriente: CC 10 µA – 2 A; CA 10 µA – 2 A (1 Hz – 100 kHz)
• Ancho de banda: tensión hasta 20 MHz; corriente hasta 4 MHz
• ADC: SAR de 18 bits
• Memoria interna: hasta 15 millones de lecturas
• Interfaces: GPIB, USBTMC, Ethernet, USB host (delante/detrás)
• Disparo: BNC externo, flanco/nivel, temporizador, epoch, línea; latencia externa <100 ns
