Calibrador multifunción 5322A series
de tensiónde corrientede bucle

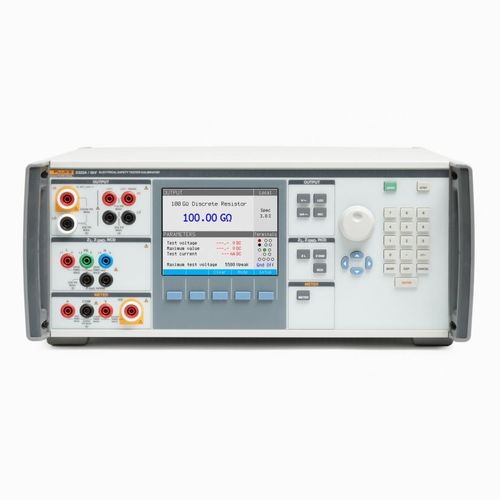

Calibrador multifunción - 5322A series - Fluke Calibration - de tensión / de corriente / de bucle

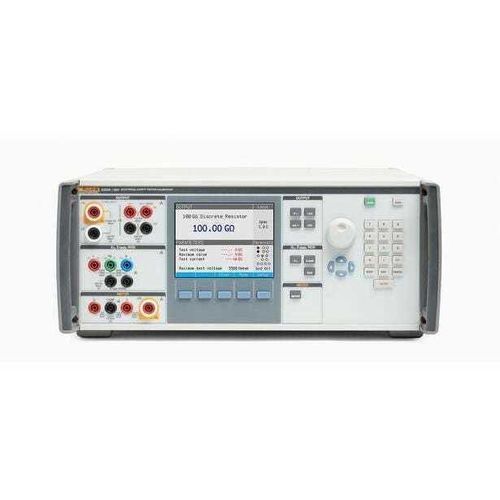

Calibrador multifunción - 5322A series - Fluke Calibration - de tensión / de corriente / de bucle
Calibrador multifunción - 5322A series - Fluke Calibration - de tensión / de corriente / de bucle - imagen - 2
Calibrador multifunción - 5322A series - Fluke Calibration - de tensión / de corriente / de bucle - imagen - 3
Calibrador multifunción - 5322A series - Fluke Calibration - de tensión / de corriente / de bucle - imagen - 4
Calibrador multifunción - 5322A series - Fluke Calibration - de tensión / de corriente / de bucle - imagen - 5
Añadir a mis favoritos
Añadir al comparador

Características

Tamaño físico
multifunción, de tensión, de corriente, de bucle, antirrobo, de impedancia
Opciones
portátil, manual
Temperatura

Mín.: 18 °C
(64 °F)

Máx.: 28 °C
(82 °F)

Tensión

115 V, 230 V

Descripción

Descripción general
  • El Fluke Calibration 5322A es un calibrador multifunción para comprobadores eléctricos que integra múltiples funciones de calibración en un solo instrumento, sustituyendo resistencias discretas, cajas de décadas y montajes personalizados utilizados habitualmente para la calibración de comprobadores de seguridad eléctrica.
  • Diseñado para aumentar el rendimiento en laboratorio y producción — hasta 4 veces más rápido cuando se automatiza con el software MET/CAL frente a métodos manuales multiproducto.


Funciones clave y capacidades
  • Calibra una amplia variedad de comprobadores: hipot AC/DC, comprobadores de resistencia de aislamiento (megaohm), comprobadores de corriente de fuga, comprobadores de instalación multifunción, PATs, comprobadores de continuidad y unión a tierra, comprobadores de impedancia de bucle/línea y comprobadores RCD/GFCI.
  • Salidas de resistencia de alta tensión continuamente variables para calibración de aislamiento: 10 kΩ a 100 GΩ a 1,5 kV (ampliable a 10 TΩ con multiplicador R externo y divisor de 10 kV incluido).
  • Simulación de corriente de fuga para métodos directo/tacto, diferencial y sustitución con resolución de 10 µA (0,1 mA a 30 mA).
  • Fuentes de baja resistencia de precisión para continuidad y unión a tierra: 100 mΩ a 10 kΩ (modos 2 hilos y 4 hilos; opción discreta 10 mΩ disponible).
  • Salidas de impedancia de línea/bucle con 16 resistencias de alta potencia, modo Scan y Compensación Activa de Bucle opcional (VLC) para compensar la impedancia residual (modo COMP hasta 2 Ω).
  • Simulación y medición RCD/GFCI: calibra corriente de disparo y tiempo de disparo en múltiples modos (0,5×I, 1×I, 1,4×I, 2×I, 5×I y modos PAT) con alta resolución y bajas incertidumbres.
  • Calibración/medición hipot AC/DC hasta 5 kV integrada; divisor de 10 kV incluido y sonda caracterizada de 40 kV opcional para aplicaciones de mayor tensión.
  • Opción VLC: fuente de precisión 600 V AC/DC y modo Activo sincronizado para reducir interferencias.


Interfaz y controles
  • Pantalla a color grande y brillante con codificación por color para valores generados (azul) y medidos (rojo) y visualización de bornes activos.
  • Teclas de menú contextual, teclado numérico y rueda de selección para entrada y selección precisa.
  • Guía gráfica de ayuda accesible desde la tecla de modo para asistir en las conexiones y procedimientos correctos.


Accesorios incluidos y opciones
  • Multiplicador R externo para ampliar el rango de resistencias hasta 10 TΩ para pruebas a 10 kV.
  • Adaptador RCD PAT incluido para conexiones seguras a enchufes/tomas regionales.
  • Divisor externo de 10 kV incluido para mediciones hasta 10 kV; sonda de 40 kV caracterizada disponible como opción.
  • Accesorios opcionales: 5322A‑LOAD (carga de alta resistencia 5 kV), VLC (fuente 600 V y compensación de bucle), maletín de transporte, kit para rack.


Modelos
  • 5322A — calibrador multifunción base (resistencia 1,5 kV).
  • 5322A/5 — con salidas de resistencia de alta tensión 5 kV.
  • 5322A/VLC — añade fuente de 600 V y compensación activa de bucle.
  • 5322A/40 — admite la opción de sonda caracterizada 40 kV.
  • Combinaciones disponibles (p. ej. 5322A/5/VLC, 5322A/VLC/40, 5322A/5/40, 5322A/5/VLC/40).


Aplicaciones
  • Calibración en laboratorio de medidores de aislamiento, hipot, corriente de fuga, RCD/GFCI, PAT, impedancia de bucle/línea, pruebas de unión a tierra y medidores de baja resistencia.
  • Bancos de pruebas de producción y laboratorios de calibración que requieren un instrumento único multifunción para reducir tiempo, espacio y variabilidad en la calibración.


Panel frontal/trasero — aspectos destacados
  • Pantalla a color y teclas soft para operación guiada por modo; visualización de bornes activos.
  • Rueda de salida y teclado numérico para entrada rápida y precisa; ayuda gráfica de conexión en pantalla.
  • Interfaces IEEE‑488 y USB para integración con sistemas automatizados y MET/CAL.


Especificaciones técnicas (seleccionadas)
  • Nivel de confianza de especificaciones: 99 %; intervalo de calibración: 1 año.
  • Alimentación: 115/230 V AC (50/60 Hz) +10 % / −14 %; consumo máximo 1250 VA.
  • Entorno de funcionamiento: calentamiento 15 min; operación 18 °C a 28 °C; almacenamiento −10 °C a 50 °C; altitud hasta 3050 m; humedad relativa <80 % a 28 °C (salidas >10 GΩ especificadas <70 %).
  • Dimensiones: 430 × 555 × 170 mm; Peso: ~20 kg.
  • Fuente baja resistencia: 100 mΩ a 10 kΩ (+ 10 mΩ valor único); salida 4‑hilos mínima 1 mΩ.
  • Fuente alta resistencia 1,5 kV: 10 kΩ a 10 GΩ (+ 100 GΩ valor único); opción 5,5 kV: 10 kΩ a 100 GΩ.
  • Medida de tensión de prueba: 0 V a 5500 V DC.
  • Fuente resistencia tierra: 1 mΩ a 1700 Ω.
  • Fuente bucle/linea: 25 mΩ a 1700 Ω; modo COMP (VLC) compensa hasta 2 Ω; resolución 1 mΩ.
  • Fuente corriente de fuga: 0,1 mA a 30 mA; incertidumbres según modo.
  • RCD: rangos de corriente y tiempo de disparo múltiples; tiempo 10 a 5000 ms con baja incertidumbre.
  • Entradas multímetro: V hasta 1100 V; HV hasta 5000 V; COM‑PE resistencia hasta 2200 V pk.
  • Corriente AC/DC: 0–20 A continuo; 20–30 A hasta 5 minutos.
  • Opciones y accesorios: Multiplicador R, divisor 10 kV, sonda 40 kV, 5322A‑LOAD, VLC, adaptador RCD PAT, rack y maletín.
