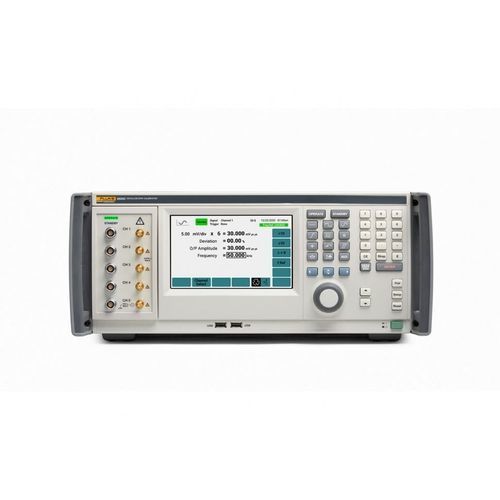

Calibrador multifunción 9500C

de señalde frecuenciaparámetro eléctrico

La calibración de osciloscopios suele requerir maniobras del operador, conmutación de cables y equipos específicos, especialmente en equipos multicanal. La estación Fluke 9500C aborda estas limitaciones ofreciendo una solución multicanal totalmente automatizada que reduce la incertidumbre por manipulación y aumenta la productividad.

Características y ventajas

• Calibración multicanal totalmente automatizada con salidas simultáneas para evitar cambios manuales de cables.
• Active Head Technology™ genera las señales en la entrada del osciloscopio para minimizar incertidumbres de cableado y conmutación.
• Arquitectura ampliable: un mainframe puede controlar hasta cinco cabezales Active Head extraíbles.
• Amplio rango de amplitud y frecuencia compatible con múltiples modelos y sensibilidades de osciloscopios.
• Preparado para integración: interfaces estándar y compatibilidad con MET/CAL® Plus para procedimientos automatizados y documentación trazable.

Tecnología Active Head™ y automatización
Los cabezales 9540C generan señales de calibración directamente en las entradas del instrumento, eliminando la necesidad de matrices de conmutación externas y tendidos complejos de cable. Esto reduce la incertidumbre de medida, mejora la repetibilidad y permite secuencias de calibración sin intervención para osciloscopios multicanal.

Capacidades de señal clave

• Ondas sinusoidales niveladas hasta 4 GHz para calibración precisa de ancho de banda.
• Salidas de pulso y cuadradas con tiempos de subida/caída de 70 ps / 150 ps / 500 ps (según modo).
• Rango de amplitud desde µV hasta cientos de voltios (ej.: 4,44 mV a 5,56 Vp‑p en 50 Ω; niveles altos hasta ≈210 Vp‑p).
• Dos salidas sinusoidales para verificar sensibilidad de disparo sin divisores externos.
• Comprobación automática de la impedancia de entrada y conmutación segura a 50 Ω antes de aplicar tensiones elevadas.
• Funciones auxiliares: salidas DC/corriente para calibración de sondas, vídeo compuesto, rampas, medición R/C y entrada AUX.

Software, integración y entregables
El equipo dispone de IEEE‑488.2 (GPIB), USB y Ethernet e integra MET/CAL® Plus para automatización completa, creación de procedimientos y generación de informes. Entrega estándar: pantalla táctil de 7", estuche de transporte y, según configuración, certificado de calibración trazable (ISO 17025).

Aplicaciones típicas

• Laboratorios de calibración acreditados que realizan calibraciones periódicas.
• Fabricantes de osciloscopios, centros de reparación y estaciones de prueba en producción.
• Laboratorios de I+D y validación que requieren caracterizaciones precisas y repetibles.
