Localizador de defectos para cables GFL-1500

para aplicaciones solares

Resumen
El Fluke GFL-1500 es un localizador de fallos a tierra para instalaciones solares compuesto por tres elementos (transmisor, receptor y pinza de rastreo) diseñado para identificar y ubicar rápidamente fallos de conexión a tierra activos en matrices fotovoltaicas. Inyecta una señal rastreable en el camino del fallo para permitir un rastreo rápido y sin contacto desde un punto de prueba central hasta el punto exacto del fallo, reduciendo el tiempo de diagnóstico y la exposición a riesgos eléctricos.

Tecnología FaultTrack™
FaultTrack™ detecta fallos activos y genera una señal rastreable a lo largo de la trayectoria del fallo para que los técnicos puedan seguir la señal desde el transmisor hasta el punto preciso de fallo. El sistema permite identificar el combiner, la rama o la cadena afectada incluso con documentación del sitio incompleta.

Facilidad de uso y flujo de trabajo
Diseñado para uso en campo: desplegar desde un punto de prueba central sin desconectar conductores de forma repetida. El receptor y la pinza permiten identificar rápidamente la rama o el combiner afectado y rastrear dentro de una cadena para localizar el módulo o la conexión defectuosa.

Seguridad y cumplimiento
Preparado para arquitecturas PV hasta 1500 V CC. Transmisor y receptor: CAT III 1500 V CC / CAT IV 600 V. La pinza es para uso sin contacto sobre conductores aislados hasta 1500 V. Cumplir las normas y procedimientos de seguridad aplicables.

Características principales

• Localizar fallos de conexión a tierra activos en sistemas fotovoltaicos
• Señal rastreable sin contacto para reducir el tiempo de diagnóstico
• Funciones de análisis, rastreo de fallos, detección de circuito abierto y mapeo
• Transmisor y receptor clasificados CAT III 1500 V CC / CAT IV 600 V

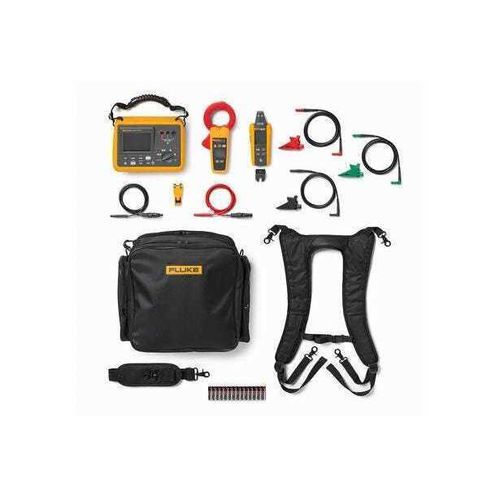

• Kit de campo: transmisor, receptor y pinza de rastreo

Accesorios incluidos

• Transmisor GFL-1500
• Receptor GFL-1500
• Pinza de rastreo GFL-1500
• Cables de prueba MC4, 1500 V
• Pinzas cocodrilo
• Herramienta de desbloqueo MC4
• Maleta blanda y correa tipo mochila
• Pilas AA alcalinas (14)

Notas de uso
Apto para plantas solares a escala de servicios públicos y proyectos comerciales. La pinza permite identificar sin contacto el combiner o la cadena con fallo incluso en entornos ruidosos y seguir la señal dentro de la cadena para localizar con precisión el fallo. Seguir los procedimientos de seguridad del sitio al trabajar con equipos bajo tensión.

Especificaciones técnicas

• Categoría de medida: Transmisor y Receptor = CAT III 1500 V CC / CAT IV 600 V ; Pinza = uso en conductores aislados hasta 1500 V
• Tensión de funcionamiento: 1500 V CC / 600 V CA (transmisor/receptor); pinza uso sin contacto hasta 1500 V
• Frecuencias de señal de rastreo: FALLO & MAPA = 6,25 kHz ; ABIERTO = 32,764 kHz
• Indicadores de señal: Transmisor = pantalla gráfica + pitido ; Receptor = visualización numérica, gráfico de barras, pitido y LED ; Pinza = indicación de corriente AC
• Salida de corriente de señal (típ.): Array HIGH 30 mA RMS ; Array LOW 6 mA RMS ; Unit HIGH 120 mA RMS ; OPEN Unit HIGH 100 mA RMS ; OPEN Unit LOW 30 mA RMS
• Salida de tensión señal (circuito abierto, típ.): Unit HIGH 30 V RMS ; OPEN Unit LOW 25 V RMS
• Rango de tensión / resolución (ANALIZAR): 0–1500 V CC, resolución 1 V (sin medición si se detecta alta capacitancia/resistencia)
• Rangos de resistencia (ANALIZAR): ≈ <5 kΩ (FALLO), ≈ 10 kΩ (FALLO), ≈ 50 kΩ, ≈ 100 kΩ, ≈ 500 kΩ, >1 MΩ
• Detección de alcance (típ.): FAULT & MAP Modo Array máx. por aire 4,75 m ; Unit Mode máx. por aire 5,9 m ; OPEN Unit Mode máx. por aire 2,7 m
• Medición AC (pinza): rango 150 mA ; resolución 0,1 mA ; diámetro conductor máx. 61 mm
• Pantallas: Transmisor & Receptor = LCD gráfico ; Pinza = LCD de segmentos ; Iluminación frontal y retroiluminación según componente
• Ambiental: Temp. funcionamiento trans./rec. -20 °C a 50 °C ; pinza -10 °C a 50 °C ; altitud operativa 0–3000 m ; almacenamiento 0–12.000 m
• IP / mecánica: Transmisor no operativo IP54 ; Receptor IP54 ; Pinza IP30 (mandíbula cerrada) ; prueba de caída 1 m
• Protección transitoria: 10 kV (1,2/50 μs) en unidades aplicables
• Alimentación: Transmisor 8×AA ; Receptor 4×AA ; Pinza 2×AA (alcalinas o NiMH)
• Autonomía batería (típ.): Transmisor Array FAULT/MAP ≈15 h ; modos unidad ≈8–15 h ; Receptor ≈16 h ; Pinza >150 h (sin retroiluminación/spot)
• Dimensiones y peso (con pilas): Transmisor ≈244×180×106 mm ≈2,04 kg ; Receptor ≈183×75×43 mm ≈0,27 kg ; Pinza ≈257×116×46 mm ≈0,6 kg
