Resumen
El SMFT-1000 Kit de herramientas solares es un analizador PV multifunción para instalación, puesta en servicio e inspección periódica de sistemas fotovoltaicos hasta 1000 V CC. El kit integra trazado de curvas I‑V in situ, secuencias de prueba de seguridad y rendimiento según IEC 62446-1 y medición inalámbrica de irradiancia mediante el IRR2‑BT. La compatibilidad con Fluke TruTest™ facilita la importación de datos, la generación de informes y la comparación histórica de mediciones.

Características principales

• Solución de pruebas todo en uno para los flujos IEC 62446-1 Categoría 1 y Categoría 2
• Trazado de curva I‑V en el lugar con comparación en tiempo real con datos del fabricante
• Medición Voc hasta 1000 V CC y corriente hasta 20 A CC (modo corriente operacional para módulos de alta eficiencia)
• Incluye el medidor de irradiancia inalámbrico IRR2‑BT y soporte para la pinza i100 AC/DC
• Gestión de datos y generación de informes con Fluke TruTest™

Descripción del producto

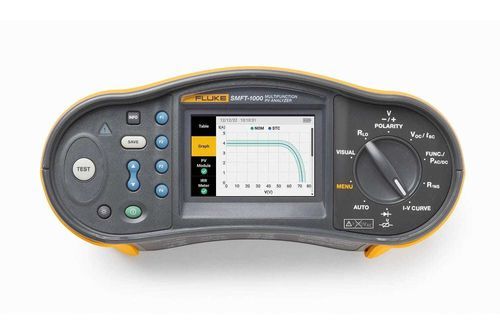

El SMFT-1000 está pensado para técnicos PV y equipos de servicio. Ofrece secuencias guiadas en pantalla, modo de prueba automático (con o sin prueba de aislamiento) y pantalla a color que muestra las curvas I‑V durante las barridas. La integración TruTest™ agiliza la configuración mediante una base extensa de paneles y simplifica la elaboración de informes.

Funciones críticas de prueba

• Secuencia de seguridad IEC 62446-1 Categoría 1: resistencia del conductor de protección (Rpe), Voc, corriente de cortocircuito / corriente operacional (Isc / operating current), resistencia de aislamiento (Rins), polaridad
• Pruebas de rendimiento IEC 62446-1 Categoría 2: trazado I‑V con medición simultánea de irradiancia y temperatura del módulo, registro de inclinación y orientación
• Medida de corriente operacional para módulos ≳19% eficiencia (usar la pinza i100 cuando sea necesario)

Aplicación Fluke TruTest™ Solar Database
La app TruTest™ se integra con el SMFT-1000 para importar especificaciones de fabricantes desde una base de datos amplia (más de 120 000 paneles), agilizando la configuración de pruebas I‑V y la generación de informes estandarizados.

Contenido del kit (incluido)

• Mochila profesional Fluke SMFT-1000-BP
• Analizador PV multifunción SMFT-1000 (correa, paquete de fusibles, adaptador IRDA óptico→USB, adaptador cero)
• Medidor de irradiancia inalámbrico IRR2‑BT Pro (sonda de temperatura 80PR‑IRR, soporte de montaje)
• Pinza i100 AC/DC 100 A (con juego de imanes TPAK)
• Sonda de prueba TP1000 con botón remoto
• Juego de cables TL1000, TL1000‑MC4, cable TL1000/30M en carrete, juego de acopladores
• Estuche rígido de transporte

Uso en campo y ergonomía
El modo Auto Test y las instrucciones en pantalla reducen errores de configuración en obra. El IRR2‑BT transmite irradiancia y temperatura en tiempo real y almacena datos hasta 17 horas si la conexión inalámbrica se interrumpe para sincronización posterior.

Especificaciones clave

• Resistencia del conductor de protección (Rpe): visualización 0,00–19,99 Ω (medida 0,20–19,99 Ω), resolución 0,01 Ω, exactitud ±(2% + 2 dígitos)
• Voc (tensión circuito abierto): medición hasta 1000 V CC; resolución 0,1 V (≤99,9 V) / 1 V (≥100 V); exactitud ±(0,5% + 2 dígitos)
• Isc (cortocircuito / corriente operacional): rango de medida 0,2–20,0 A, resolución 0,1 A, exactitud ±(1% + 2 dígitos); para módulos >~19% eficiencia se mide corriente operacional
• Resistencia de aislamiento (Rins): rangos hasta 999 MΩ (ej.: 0,20–99,99 MΩ resolución 0,01 MΩ exactitud ±(5% + 5 dígitos))
• Trazado I‑V: representación en pantalla y comparación con curva del fabricante; precisión indicada para módulos hasta ~19% eficiencia (seguir indicaciones para módulos de mayor rendimiento)
• General: dimensiones ≈ 10 × 25,0 × 12,5 cm; peso ≈ 1,4 kg; alimentación 6 × AA; temperatura funcionamiento 0 °C–50 °C; seguridad IEC 61010, CAT III 1000 V CC / CAT III 700 V CA
