Descripción general

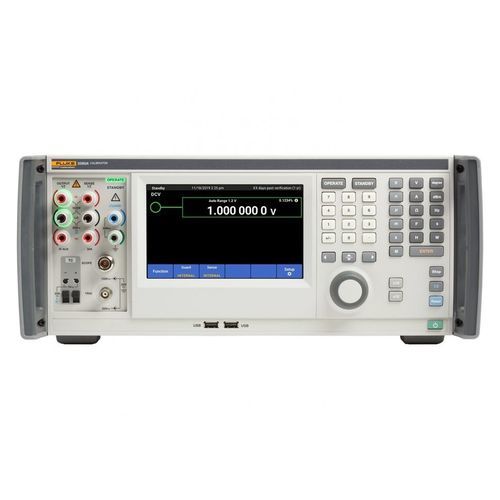

El Fluke 5560A es un calibrador multiproducto pensado para laboratorios y servicios, que cubre amplias cargas de trabajo eléctricas con alta precisión. Soporta tensión/corriente CC/CA, resistencia, capacitancia, inductancia y temperatura, con opciones de osciloscopio y expansión de alta corriente.

Características principales

• Pantalla táctil a color grande con Visual Connection Management para guiar conexiones y reducir errores
• Calibración de tensión/corriente CA/CC, resistencia, capacitancia, inductancia y sensores de temperatura (termopares y RTD)
• Opción de salida de osciloscopio hasta 2 GHz (amplitud, flanco, ancho de banda, marcadores de tiempo, impedancia, sobrecarga)
• Salida de corriente nativa 30 A continua; ampliable a 360 A directo o hasta 6000 A con bobinas Fluke y amplificador 52120A
• Tiempos de asentamiento rápidos, bloque de bornes aislado y modos de sincronización multiunidad

Contenido incluido

• Certificado de calibración acreditado ISO/IEC 17025 con datos (trazable)
• Cables de prueba y adaptadores básicos
• Maletín de transporte reforzado

Familia de productos y diferenciación de modelos

• 5560A: calibrador de nueva generación de alto rendimiento — mayor cobertura de cargas (DMMs de banco 6,5 dígitos, osciloscopio hasta 2 GHz, inductancia sintetizada, conectores de temperatura extendidos)
• 5550A: modelo Performance optimizado para DMMs de banco y osciloscopios hasta 1 GHz; mejores TUR y salida continua 30 A
• 5540A: modelo Standard para cargas comunes (osciloscopios hasta 600 MHz), optimizado para coste de propiedad
• 5530A: calibrador Basic para DMMs portátiles y dispositivos de potencia (sin capacidad de osciloscopio)

Carga de trabajo objetivo & capacidades comparadas
Target Workload | 5560A | 5550A | 5540A | 5530A
Multímetro 4,5 dígitos (ej. Fluke 87V) | TUR 4:1 | TUR 4:1 | TUR 4:1 | TUR 4:1
Multímetro 5,5 dígitos (ej. Fluke 8808A) | TUR 4:1 | TUR 4:1 | n/a | n/a
Multímetro 6,5 dígitos (ej. Keysight 34460A) | TUR 4:1 | n/a | n/a | n/a

Notas / Aplicaciones
Las opciones de ancho de banda de osciloscopio, el rendimiento de borde rápido y la precisión de marcadores de tiempo permiten calibraciones completas de osciloscopios. La sincronización multiunidad, funciones de potencia CA/ fase/ PF y modos de doble salida amplían la flexibilidad en laboratorio y servicio.

Especificaciones técnicas (selección)

• Voltaje DC: 0 V a ±1020 V — ejemplo 6 ppm (5560A)
• Corriente DC: 0 A a ±30,2 A continua — ejemplo 78 ppm (5560A)
• Voltaje AC: 1 mV a 1020 V; 3 Hz a 500 kHz — ejemplo 110 ppm (5560A)
• Corriente AC: 10 µA a 30,2 A continua; 3 Hz a 30 kHz — ejemplo 120 ppm (5560A)
• Resistencia: 0 Ω a 1,2 MΩ — ejemplo 19 ppm (5560A)
• Capacitancia: 0 pF a 120 mF — ejemplo 0,09% (5560A)
• Inductancia: 13 µH a 120 H — ejemplo 0,09% (5560A)
• Temperatura: 17 termopares y 10 RTDs soportados; ITS-90/IPTS-68 — ejemplo 0,09 °C TC, 0,002 °C RTD
• Salida osciloscopio: seno nivelado opción hasta 2 GHz; amplitud vertical 0 V a 120 V; borde rápido <175 ps; marcador temporal 2,5 ppm
