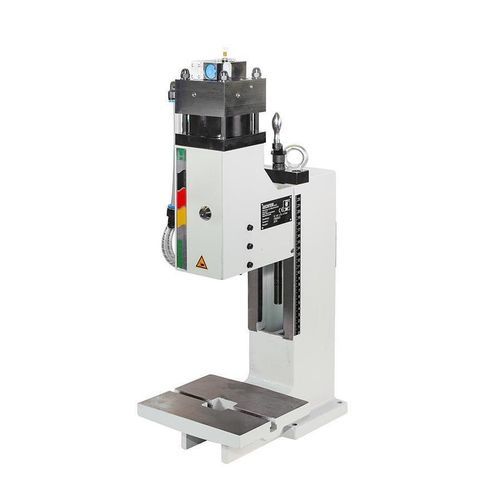

Prensa neumática 4 LPL

para ensamblajecon pedal de control

Visión general
Prensa neumática de actuación lineal diseñada para tareas de prensado y ensamblaje de precisión. Manejo mediante pulsador o liberación por contacto con la herramienta. Pieza sujeta extraíble y guía prismática ajustable sin juego que permiten manipular la pieza sin daños.

Tabla de dimensiones
A2 : 800
B : 580
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 73-240
X1 : 4 (5,9)
Ymax : 778

Accesorios / Suministros

• Prensa estándar sin accesorios
• Prensa estándar con mayor garganta
• Prensa estándar con altura de instalación aumentada
• Mesa de soporte para montaje lateral en la base de la prensa (lado derecho), regulable en altura
• Contador de carreras neumático
• Control adicional por pulsador para disparo definido (p. ej., talleres protegidos)
• Pedal
• Placa de centrado con taladro central
• Base de prensa H aprox. 800 x A 690 x P 565 mm ajustable con elementos de apoyo de la máquina
• Base de prensa H aprox. 700 x A 690 x P 565 mm ajustable con elementos de apoyo de la máquina
• Mesa de soporte para montaje lateral en la base de la prensa (lado izquierdo), regulable en altura
• Mesa deslizante de gran resistencia, mecánica
• Mesa deslizante de gran resistencia, mecánica con pasador de bloqueo
• Soporte de sujeción, aprox. H 160 x A 130 x F 118 mm (solo para columnas con mayor voladizo)
• Soporte de sujeción, aprox. H 160 x A 130 x F 58 mm (solo para columnas con mayor voladizo)

Exclusivo de GECHTER
Guía prismática ajustable sin juego. La pieza sujeta puede retirarse hacia adelante sin dañar el pasador de sujeción. 2x fijación en muesca de mesa DIN 650 M8x10.

Especificaciones técnicas

• Tipo de prensa: Prensas neumáticas de actuación lineal
• Accionamiento: Pulsador o liberación por contacto de la herramienta
• Voladizo: 120 mm
• Altura de instalación ajustable: 73 – 240 mm
• Fuerza de prensado / carrera de potencia / presión de servicio: 4 kN / 7,8 bar
• Longitud de carrera: 4 mm (5,9 mm con herramienta segura)
• Fuerza de prensado / presión de servicio (entrada alternativa): 56 kN / 6,5 bar
• Generación de fuerza: Cilindro neumático
• Presión de servicio (rango): 3 - 7,8 bar
• Agujero de ubicación: Ø10 H7
• Pieza sujeta: Pieza de sujeción extraíble
• Guía anti-rotación: Guía prismática
• Guía ajustable sin juego: Mediante cuña de ajuste
• Ajuste de altura del conjunto de guía: Manivela
• Fijación del conjunto de guía por tornillo: 90 Nm
• Conexión de manguera: 1/4"
• Color estándar: RAL 7035
• Peso: 36 kg
