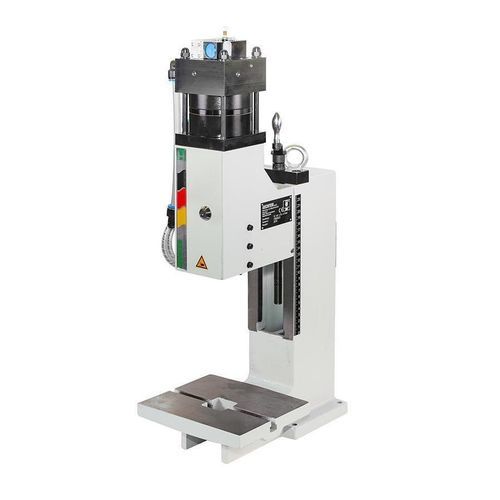

Prensa neumática 8 LPL

de formadopara ensamblaje

Descripción general
La prensa neumática lineal LPL ofrece una fuerza de prensado de 8 kN con una carrera de 4 mm (5,9 mm con herramienta de seguridad). Diseñada para operaciones repetitivas de prensado, montaje y conformado que requieren altura de instalación ajustable y guiado preciso.

Tabla de dimensiones

• A2: 800
• B: 580
• C: 415
• D: 200
• E: 120
• F: 92
• G: 75
• U: 21
• V: Ø 10 H7
• X: 73-240
• X1: 4 (5,9)
• Ymax: 778

Accesorios / Suministros (selección mostrada en la página)

• Base: Prensa estándar sin accesorios
• Prensa estándar con alcance ampliado
• Prensa estándar con altura de instalación ampliada
• Interruptor de pie
• Placa de centrado con taladro central
• Base de prensa (aprox. H 800 x W 690 x D 565 mm) ajustable con elementos de apoyo de máquina
• Base de prensa (aprox. H 700 x W 690 x D 565 mm) ajustable con elementos de apoyo de máquina
• Mesa de soporte para anclaje lateral a la base de la prensa (lado izquierdo), regulable en altura
• Mesa de soporte para anclaje lateral a la base de la prensa (lado derecho), regulable en altura
• Contador neumático de carreras
• Control adicional por pulsador para disparo definido (p. ej., talleres protegidos)
• Mesa deslizante de gran capacidad (mecánica)
• Mesa deslizante de gran capacidad, mecánica con perno de bloqueo
• Variantes de soporte de apriete (aprox. H 160 x W 130 x H 58 mm y H 160 x W 130 x H 118 mm)

Único
Guía prismática ajustable sin juego. La pieza sujeta puede retirarse hacia delante sin dañar el pasador de sujeción. Montaje: 2x DIN 650 M8x10.

Especificaciones técnicas

• Tipo de prensa: Prensa neumática de acción lineal
• Accionamiento: Pulsador o liberación por contacto herramienta
• Voladizo: 120 mm
• Altura de instalación ajustable: 73 – 240 mm
• Fuerza de prensado / carrera de potencia / presión de servicio: 8 kN / 7,8 bar
• Longitud de carrera: 4 mm (5,9 mm con herramienta segura)
• Generación de fuerza: Cilindro neumático
• Presión de servicio: 3 - 7,8 bar
• Agujero de localización: Ø10 H7
• Pieza sujeta: Pieza sujeta desmontable
• Guía antiparpadeo: Guía prismática
• Guía ajustable sin juego: Mediante cuñas de ajuste
• Ajuste de altura del conjunto de guía: Manivela
• Fijación del conjunto de guía por tornillo (par): 90 Nm
• Conexión neumática: 1/4"
• Color estándar: RAL 7035
• Peso: 40 kg
