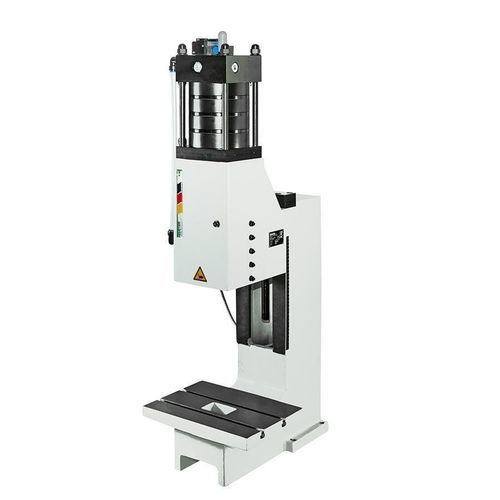

Prensa neumática 45 LPL

de formadopara ensamblajede palanca

Producto
Prensa de balancín neumática LPL, fuerza de prensado 45 kN. Indicada para operaciones repetitivas de prensado, formado y montaje en producción industrial.

Tabla de dimensiones
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1465

Suministros / Accesorios

• Base: Prensa estándar sin accesorios
• Base: Prensa estándar con garganta ampliada
• Base: Prensa estándar con altura de instalación ampliada
• Accesorio: Pasador de sujeción sin collar
• Accesorio: Pasador de sujeción con collar
• Accesorio: Base para prensa aprox. H 800 x W 690 x D 565 mm ajustable con elementos de apoyo de máquina
• Accesorio: Base para prensa aprox. H 700 x W 690 x D 565 mm ajustable con elementos de apoyo de máquina
• Accesorio: Mesa de apoyo para montaje lateral en la base de la prensa (izquierda), altura regulable
• Accesorio: Mesa de apoyo para montaje lateral en la base de la prensa (derecha), altura regulable
• Accesorio: Contador de carreras neumático
• Accesorio: Pulsador adicional para disparo definido (p. ej. para talleres protegidos)
• Accesorio: Pedal
• Accesorio: Placa de centrado con perforación central
• Mesa deslizante: Mesa deslizante de alta carga, mecánica
• Mesa deslizante: Mesa deslizante de alta carga, mecánica con perno de bloqueo
• Soporte de sujeción: Soporte aprox. H 160 x W 130 x H 58 mm (solo para columnas con mayor salida)
• Soporte de sujeción: Soporte aprox. H 160 x W 130 x H 118 mm (solo para columnas con mayor salida)

Características únicas
Guía prismática ajustable sin holguras. La pieza sujeta se puede extraer hacia delante sin dañar el pasador de sujeción.

Especificaciones técnicas

• Tipo de prensa: Prensa de balancín neumática
• Accionamiento: Botón de arranque o disparo por contacto de herramienta
• Alcance (overhang): 200 mm
• Altura de instalación regulable: 120 - 370 mm
• Longitud de carrera: 4 mm; 5,9 mm con herramienta segura
• Fuerza de prensado / presión de servicio: 45 kN / 6,5 bar
• Generación de fuerza: Cilindro neumático
• Presión de servicio: 3 – 6,5 bar
• Agujero de ubicación: Ø25 H7
• Pieza sujeta: Pieza sujeta extraíble
• Guía antitorsión: Guía prismática
• Guía sin juego ajustable: Mediante calzos de ajuste
• Ajuste de altura unidad de guía: Trinquete
• Fijación unidad guía por tornillo: 170 Nm
• Conexión neumática: 1/2"
• Color estándar: RAL 7035
• Peso: 208 kg
