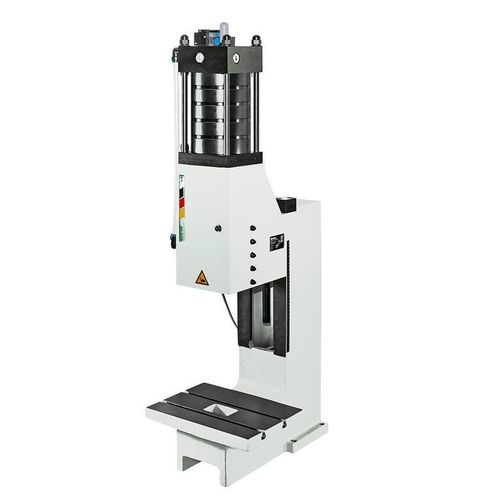

Prensa neumática 56 LPL

de control manualcon pedal de controlde acción directa

Tipo de producto

• Prensa neumática de actuación lineal
• Accionamiento: pulsador o liberación por contacto de la herramienta
• Generación de fuerza: cilindro neumático

Tabla de dimensiones
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1540

Accesorios / Opciones
Base

• Prensa estándar sin accesorios
• Prensa estándar con distancia de garganta ampliada
• Prensa estándar con altura de instalación ampliada

Accesorios

• Perno de sujeción sin collarín
• Perno de sujeción con collarín
• Base para prensa aprox. A 800 x An 690 x P 565 mm ajustable con elementos de apoyo de máquina
• Base para prensa aprox. A 700 x An 690 x P 565 mm ajustable con elementos de apoyo de máquina
• Mesa de apoyo para montaje lateral en la base de la prensa (lado izquierdo), regulable en altura
• Mesa de apoyo para montaje lateral en la base de la prensa (lado derecho), regulable en altura
• Contador de carrera neumático
• Control adicional por pulsador para disparo definido (p. ej. para talleres protegidos)
• Pedal
• Placa centradora con taladro central

Mesa deslizante

• Mesa deslizante de gran capacidad, mecánica
• Mesa deslizante de gran capacidad, mecánica con pasador de bloqueo

Soporte de sujeción

• Soporte de sujeción aprox. A 160 x An 130 x P 58 mm (solo para columnas con mayor saliente)
• Soporte de sujeción aprox. A 160 x An 130 x P 118 mm (solo para columnas con mayor saliente)

Características especiales
Guía prismática ajustable sin juego. La pieza sujeta puede retirarse hacia adelante sin dañar el perno de sujeción.

Especificaciones técnicas

• Tipo de prensa: Prensas neumáticas de actuación lineal
• Accionamiento: pulsador o liberación por contacto de la herramienta
• Saliente: 200 mm
• Altura de instalación regulable: 120 - 370 mm
• Longitud de carrera: 4 mm, 5,9 mm con herramienta segura
• Fuerza de prensado / presión de servicio: 56 kN / 6,5 bar
• Generación de fuerza: cilindro neumático
• Presión de servicio: 3 – 6,5 bar
• Agujero de localización: Ø25 H7
• Pieza sujeta: pieza de sujeción desmontable
• Guía antitorsión: guía prismática
• Guía ajustable sin juego: mediante cuñas de ajuste
• Ajuste en altura del conjunto guía: trinquete
• Apriete del conjunto guía por tornillo: 170 Nm
• Conexión de manguera: 1/2‘‘
• Color estándar: RAL 7035
• Peso: 213 kg
