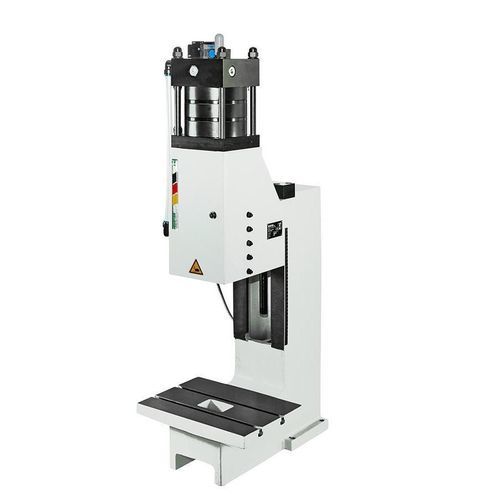

Prensa neumática 33 LPL

de palancacon pedal de control

Dimensiones
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1390

Accesorios (ejemplos listados en la página del producto)

• Prensa estándar sin accesorios
• Prensa estándar con garganta ampliada
• Prensa estándar con altura de instalación ampliada
• Contador de carreras neumático
• Control adicional por pulsador para disparo definido (p. ej. para talleres protegidos)
• Pedal
• Placa de centrado con taladro central
• Taco de sujeción sin collarín
• Taco de sujeción con collarín
• Base de prensa aprox. H 800 x W 690 x D 565 mm ajustable con elementos de apoyo de la máquina
• Base de prensa aprox. H 700 x W 690 x D 565 mm ajustable con elementos de apoyo de la máquina
• Mesa de apoyo para fijación lateral a la base de la prensa (lado izquierdo), altura ajustable
• Mesa de apoyo para fijación lateral a la base de la prensa (lado derecho), altura ajustable
• Mesa deslizante de alta capacidad, mecánica
• Mesa deslizante de alta capacidad, mecánica con pasador de bloqueo
• Soporte de sujeción aprox. H 160 x W 130 x H 58 mm (solo para columnas con voladizo ampliado)
• Soporte de sujeción aprox. H 160 x W 130 x H 118 mm (solo para columnas con voladizo ampliado)

Exclusivo de GECHTER
Guía prismática ajustable sin holguras. La pieza sujeta puede retirarse hacia adelante sin dañar el pasador de sujeción.

Especificaciones técnicas

• Tipo de prensa: Prensa de palanca neumática
• Operación: Botón de arranque o liberación por contacto de la herramienta
• Voladizo: 200 mm
• Altura de instalación ajustable: 120 - 370 mm
• Longitud de carrera: 4 mm (5,9 mm con herramienta de seguridad)
• Fuerza de prensado / presión de servicio: 33 kN / 6,5 bar
• Generación de fuerza: Cilindro neumático
• Presión de servicio: 3 – 6,5 bar
• Agujero de ubicación: Ø25 H7
• Pieza sujeta: Pieza de sujeción extraíble
• Guía antitorsión: Guía prismática
• Guía ajustable sin holguras: Mediante cuña de ajuste
• Ajuste de altura de la sección de guía: Carraca
• Fijación de la sección de guía por tornillo: 170 Nm
• Manguera de conexión: 1/2''
• Color estándar: RAL 7035
• Peso: 203 kg
