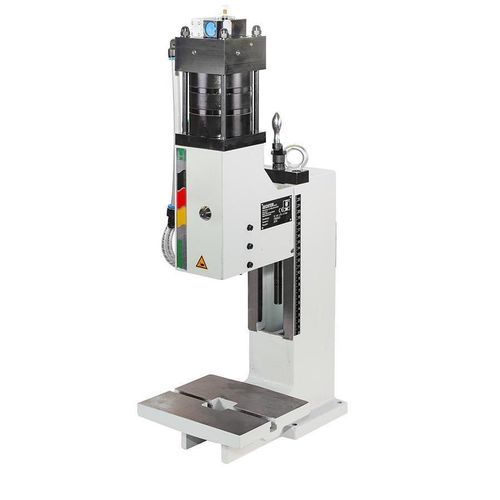

Prensa neumática 12 LPL

de compresióncon pedal de control

Descripción del producto
Prensa neumática lineal LPL con una fuerza de prensado de 12 kN. Manejo mediante pulsador de arranque o disparo por contacto de la herramienta. Generación de fuerza mediante cilindro neumático. Carrera 4 mm (5,9 mm con herramienta de seguridad). Altura de instalación regulable entre 73 – 240 mm. Voladizo 120 mm. Orificio de ubicación Ø10 H7. Pieza de sujeción extraíble. Guía prismática ajustable sin holguras. Ajuste de altura mediante manivela. Color estándar RAL 7035. Peso aprox. 42 kg.

Tabla de dimensiones
A2: 800
B: 580
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 4 (5,9)
Ymax: 929

Accesorios y variantes (ejemplos)

• Base: Prensa estándar con altura de instalación ampliada
• Prensa estándar sin accesorios
• Prensa estándar con voladizo ampliado

Accesorios

• Placa centradora con perforación central
• Base de prensa H aprox. 800 x An 690 x F 565 mm ajustable con elementos de apoyo de la máquina
• Base de prensa H aprox. 700 x An 690 x F 565 mm ajustable con elementos de apoyo de la máquina
• Tabla soporte para montaje lateral en la base (lado izquierdo), regulable en altura
• Tabla soporte para montaje lateral en la base (lado derecho), regulable en altura
• Contador neumático de carreras
• Control adicional por pulsador para disparo definido (p. ej., para talleres protegidos)
• Pedal

Mesa deslizante

• Mesa deslizante de alta capacidad, mecánica
• Mesa deslizante de alta capacidad, mecánica con pasador de enclavamiento

Soporte de sujeción

• Soporte de sujeción aprox. H 160 x An 130 x F 58 mm (solo para columnas con voladizo ampliado)
• Soporte de sujeción aprox. H 160 x An 130 x F 118 mm (solo para columnas con voladizo ampliado)

Características destacadas
Guía prismática ajustable sin juego. La pieza de sujeción puede retirarse hacia adelante sin dañar el pasador de sujeción.

Características / especificaciones técnicas

• Tipo de prensa: Prensa neumática lineal
• Accionamiento: Pulsador o disparo por contacto de la herramienta
• Voladizo: 120 mm
• Altura de instalación regulable: 73 – 240 mm
• Carrera: 4 mm (5,9 mm con herramienta de seguridad)
• Fuerza de prensado: 12 kN
• Generación de fuerza: Cilindro neumático
• Presión de trabajo: 3 - 7,8 bar
• Agujero de ubicación: Ø10 H7
• Pieza de sujeción: Pieza de sujeción extraíble
• Guía: Prisma, ajustable sin juego mediante cuñas de ajuste
• Ajuste de altura: Manivela
• Par de apriete por tornillo: 90 Nm
• Conducto de conexión neumático: 1/4"
• Color estándar: RAL 7035
• Peso: 42 kg
