Prensa neumática 13 LPL
para ensamblajecon pedal de controlde acción directa

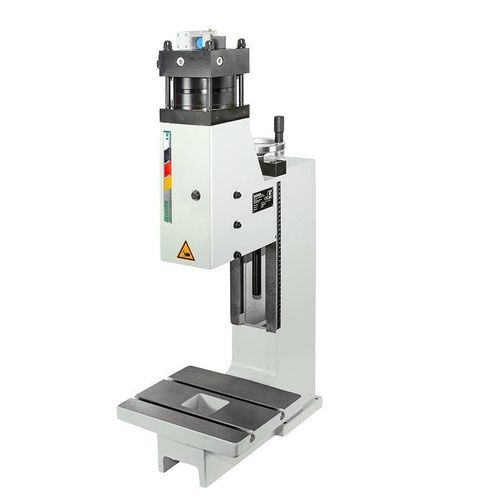

Prensa neumática - 13 LPL - GECHTER - para ensamblaje / con pedal de control / de acción directa
Prensa neumática - 13 LPL - GECHTER - para ensamblaje / con pedal de control / de acción directa
Prensa neumática - 13 LPL - GECHTER - para ensamblaje / con pedal de control / de acción directa - imagen - 2
Añadir a mis favoritos
Añadir al comparador

Características

Accionamiento
neumática
Función
para ensamblaje
Otras características
con pedal de control, de acción directa
Fuerza

13 kN

Carrera

Máx.: 5,9 mm
(0,232 in)

Mín.: 4 mm
(0,157 in)

Presión máxima

Máx.: 7 bar
(102 psi)

Mín.: 3 bar
(44 psi)

Peso

94 kg
(207 lb)

Descripción

Resumen
  • Prensa neumática de acción lineal diseñada para operaciones de prensado de precisión y tareas de montaje.
  • Accionamiento: botón de inicio o liberación por contacto con la herramienta.


Tabla de dimensiones
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1101

Accesorios y opciones
  • Base: Prensa estándar sin accesorios
  • Base: Prensa estándar con garganta ampliada
  • Base: Prensa estándar con altura de instalación ampliada
  • Sobredado de la base de prensa aprox. H aprox. 700 x A 690 x P 565 mm ajustable con elementos de apoyo de la máquina
  • Sobredado de la base de prensa aprox. H aprox. 800 x A 690 x P 565 mm ajustable con elementos de apoyo de la máquina
  • Tabla de soporte para montaje lateral en la base de la prensa (lado izquierdo), altura ajustable
  • Tabla de soporte para montaje lateral en la base de la prensa (lado derecho), altura ajustable
  • Contador de carreras neumático
  • Control adicional por pulsador para activación definida (p. ej. para talleres protegidos)
  • Pedal
  • Placa de centrado con perforación central
  • Perno de sujeción sin collarín
  • Perno de sujeción con collarín
  • Mesa deslizante para altas cargas, mecánica
  • Mesa deslizante para altas cargas, mecánica con pasador de bloqueo
  • Soporte de sujeción aprox. H 160 x A 130 x P 118 mm (solo para soportes con voladizo ampliado)
  • Soporte de sujeción aprox. H 160 x A 130 x P 58 mm (solo para soportes con voladizo ampliado)


Único
  • Guía prismática ajustable sin juego. La pieza sujeta puede extraerse hacia delante sin dañar el perno de sujeción.
  • Fijación de la mesa: 2x DIN 650 M8x10 (ilustrado)


Características / especificaciones técnicas
  • Tipo de prensa: Prensas neumáticas de acción lineal
  • Accionamiento: Botón de inicio o liberación por contacto con la herramienta
  • Voladizo: 160 mm
  • Altura de instalación ajustable: 100 - 315 mm
  • Longitud de carrera: 4 mm, 5,9 mm con herramienta segura
  • Fuerza de prensado / presión de servicio: 13 kN / 7 bar
  • Generación de la fuerza: Cilindro neumático
  • Presión de servicio: 3 - 7 bar
  • Agujero de ubicación: Ø15 H7
  • Pieza sujeta: Pieza de sujeción extraíble
  • Guía antivuelco: Guía prismática
  • Guía ajustable sin juego: Mediante cuñas de ajuste
  • Ajuste en altura de la unidad de guía: Manivela
  • Par de apriete por tornillo de fijación de la unidad de guía: 120 Nm
  • Latiguillo de conexión: 1/4"
  • Color estándar: RAL 7035
  • Peso: 94 kg
