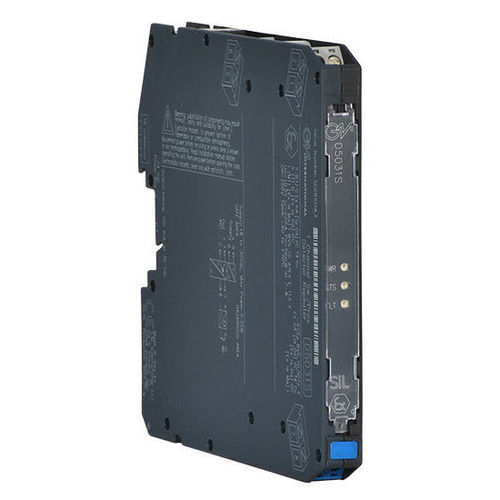

Repetidor de corriente D5031S

El repetidor de interruptor/detector de proximidad D5031 es un módulo adecuado para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. La unidad puede configurarse para interruptores o detectores de proximidad, situados en Zona Peligrosa, y repite el estado de entrada a un transistor de colector abierto en Zona Segura. El circuito de detección de fallos seleccionable está disponible para detectores de proximidad o interruptores equipados con resistencias de fin de línea. En el modelo de doble canal, la segunda salida puede configurarse para repetir la segunda entrada, duplicar la primera entrada o informar del fallo de la primera entrada. Si es necesario, la salida también puede invertirse.SIL 3 / SC 3Entrada de Zona 0/Div. 1Instalación en Zona 2/Div. 2Salida de transistor de alta frecuenciaDetección de campo abierto y cortocircuitoProgramación de campo mediante interruptor DIPAislamiento de tres puertos, Entrada/Salida/SuministroDatos técnicosSuministroTensión24 Vcc nom (18 a 30 Vcc), protegido contra polaridad inversa.Consumo de corriente12 mA @ 24 Vcc con entrada en cortocircuito y transistor cerrado, típico.Disipación de potencia0,30 W @ 24 Vcc con entrada en cortocircuito y transistor cerrado, típico.EntradaNiveles de corriente de conmutación de entradaON ≥ 2,1 mA, OFF ≤ 1,2 mA.Niveles de corriente de falloFallo abierto ≤ 0,2 mA, fallo corto ≥ 6,8 mAFuente equivalente de entrada8 V 1 kΩ típico (8 V sin carga, 8 mA corto).Tipo de salidaTransistor de colector abierto optoacoplado SPST sin tensión.Capacidad de colector abierto/drenaje100 mA @ 35 Vcc (≤ 1,5 V de caída de tensión).Corriente de fuga≤ 50 μA @ 35 Vcc.Tiempo de respuesta≤ 100 μs.Respuesta en frecuencia5 kHz máximo.AislamientoTensión de pruebaEntrada/Salida 2,5 kV; Entrada/Suministro 2,5 kV; Entrada/Suministro 500 V.S In 500 V; Out/Supply 500 V; Out /Out 500 V.Condiciones ambientalesLímites de temperatura de funcionamiento -40 a +70 °C.Límites de temperatura de almacenamiento -45 a +80 °C.Descripción de seguridadEquiposAparatos asociados y equipos eléctricos sin chispas.Parámetros de seguridadUo = 10,5 V, Io = 22 mA, Po = 56 mW en los terminales 7-8, 9-10. Um = 250 Vrms o Vdc, -40 °C ≤ Ta ≤ 70 °C.MontajeTipoRail DIN 35 mm, con o sin Bus de Potencia o en Term. personalizada. Pesoalrededor de 110 g.Conexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).DimensionesAncho 12,5 mm, Profundidad 123 mm, Altura 120 mm.Características principales / Especificaciones técnicasCanales: 1Estado: ACTIVOPolítica de ciclo de vida del producto: EN
