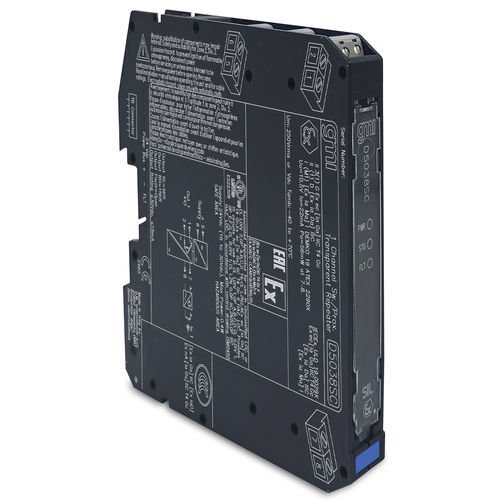

Repetidor en riel DIN D5038DA

universalATEX24 VCC

El repetidor de interruptor/detector de proximidad D5038 es un módulo adecuado para aplicaciones que requieren nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. La unidad puede configurarse para interruptores o detectores de proximidad ubicados en áreas peligrosas y repite el estado de entrada a la salida en el área segura. El puerto de salida puede asumir dos valores de impedancia diferentes (RL o RH) o puede estar completamente abierto. La salida del módulo repite el estado de entrada según la siguiente correspondencia: estado de entrada bajo -> RL, estado de entrada alto -> RH. Alternativamente, la salida puede configurarse para invertir el estado de entrada. En ambos casos, la salida se abre si ocurre alguna falla (circuito abierto o cortocircuito) en la entrada correspondiente. - SIL 3/SC 3 - Entrada desde Zona 0/Div. 1 - Instalación en Zona 2/Div. 2 - Detección de campo abierto y cortocircuito - Duplicación universal de fallas de campo a PLC DI - Transparencia en la monitorización de líneas - Programabilidad en campo mediante DIP switch - Aislamiento de tres puertos, Entrada/Salida/Alimentación - Alta densidad, dos canales por unidad Especificaciones Técnicas: - Alimentación: 24 VDC nominal (18 a 30 VDC), protección contra polaridad inversa. - Consumo de corriente: 30 mA (D5038D), 25 mA (D5038X), 15 mA (D5038S), a 24 VDC, típico. - Pérdida de potencia: 1.0 W (D5038D), 1.0 W (D5038X), 0.4 W (D5038S), a 24 VDC, típico. - Niveles de corriente de conmutación de entrada: ON ≥ 2.1 mA, OFF ≤ 1.2 mA. - Falla de circuito abierto: Corriente ≤ 0.05 mA. - Falla de cortocircuito: Resistencia ≤ 100 Ω. - Sin falla: Corriente ≥ 0.35 mA y resistencia ≥ 360 Ω. - Fuente equivalente de entrada: 8 V 1 kΩ típico (8 V sin carga, 8 mA cortocircuito). - Tipo de salida: Relés de estado sólido SPST, sin voltaje, con resistencias en serie (RL) y paralelo (RH-RL), tolerancia ±5%. - Impedancia de falla: > 1 MΩ. - Voltaje máximo: 30 VDC. - Corriente máxima: 15 mA. - Tiempo de respuesta: 500 µs. - Respuesta de frecuencia: 1 kHz máximo. - Voltaje de prueba de aislamiento: IS Entrada/Salida 1.5 kV; IS Entrada/Alimentación 1.5 kV; IS Entrada/IS Entrada 500 V; Salida/Alimentación 500 V; Salida/Salida 500 V. - Temperatura de operación: –40 a +70 °C. - Temperatura de almacenamiento: –45 a +80 °C. - Equipamiento: Aparatos asociados y equipos eléctricos a prueba de chispas. - Parámetros de seguridad: Uo = 10.5 V, Io = 22 mA, Po = 56 mW en terminales 7-8, 9-10. Um = 250 Vrms o VDC, -40 °C ≤ Ta ≤ 70 °C. - Montaje: Riel DIN de 35 mm, con o sin bus de alimentación o en bloque terminal personalizado. - Peso: Aproximadamente 135 g (D5038D y D5038X), 120 g (D5038S). - Conexión: A través de bloques de terminales de tornillo desconectables polarizados para terminaciones de hasta 2.5 mm² (13 AWG). - Dimensiones: Ancho 12.5 mm, Profundidad 123 mm, Altura 120 mm.
