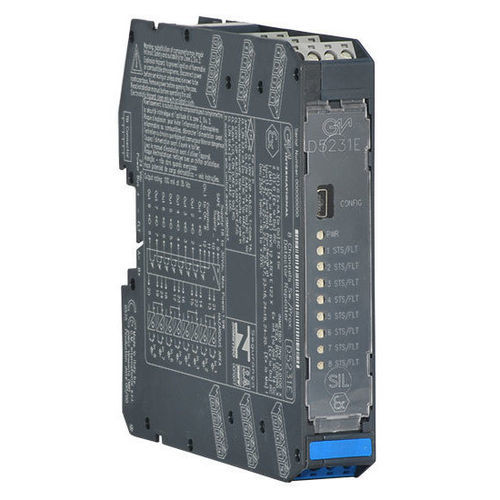

Repetidor RS-485 D5231E

de interfazde corriente

El repetidor de detector de proximidad/interruptor D5231E es un módulo adecuado para aplicaciones que requieren un nivel SIL 2 en sistemas relacionados con la seguridad para industrias de alto riesgo. La unidad puede configurarse para interruptores o detectores de proximidad ubicados en áreas peligrosas y repite el estado de entrada a un contacto de relé de estado sólido en el área segura. El circuito de detección de fallos seleccionable está disponible para sensores de proximidad o interruptores equipados con resistencias de fin de línea. El módulo es completamente configurable para lograr multiplexación de entrada/salida, duplicación, inversión y procesamiento lógico de entrada (Y, O). Cada salida también puede configurarse para informar el fallo acumulado de cualquier subconjunto de entradas. Los parámetros de configuración y diagnóstico son programables y también pueden ser monitoreados/configurados a través de Modbus. - SIL 2/SC 3 - Entrada desde Zona 0/Div. 1 - Instalación en Zona 2/Div. 2 - Detección de circuito abierto y cortocircuito - Multiplexación/duplicación/inversión/operaciones de entrada disponibles - Modbus RTU RS-485 para monitoreo y configuración - Parámetros de operación completamente programables - Aislamiento de tres puertos, Entrada/Salida/Alimentación - Alta densidad, ocho canales por unidad Especificaciones técnicas: - Alimentación: 24 Vdc nominal (18 a 30 Vdc), protegido contra polaridad inversa. Consumo de corriente: 84 mA a 24 Vdc con entrada y salida en cortocircuito, típico. Disipación de potencia: 2.1 W a 24 Vdc con entrada y salida en cortocircuito, típico. - Entrada: estándar NAMUR según IEC 60947-5-6. Niveles de corriente de conmutación de entrada: ON ≥ 2.1 mA, OFF ≤ 1.2 mA. Fallo abierto: corriente ≤ 0.05 mA. Fallo corto: resistencia ≤ 100 Ω. Sin fallo: corriente ≥ 0.35 mA y resistencia ≥ 360 Ω. Fuente equivalente de entrada: 8 V 1 kΩ típico (8 V sin carga, 8 mA cortocircuito). - Salida: Transistor optoacoplado SPST sin tensión (relé de estado sólido, foto-MOS). Clasificación de colector abierto/drenaje: 100 mA a 35 V (caída de tensión ≤ 1.0 V). Corriente de fuga: ≤ 10 µA a 35 V. Tiempo de respuesta: 2 ms. Respuesta de frecuencia: 500 Hz máximo. - Interfaz Modbus: Modbus RTU RS-485 hasta 115.2 kbps para monitoreo/configuración/control. - Aislamiento: Tensión de prueba: I.S. Entrada/Salida 1.5 kV; I.S. Entrada/Alimentación 1.5 kV; Salida/Alimentación 500 V. - Condiciones ambientales: Temperatura de operación: –40 a +70 °C. Temperatura de almacenamiento: –45 a +80 °C. - Descripción de seguridad: Equipos: Aparatos asociados y equipos eléctricos antichispa. Parámetros de seguridad: Uo = 11.2 V, Io = 12 mA, Po = 34 mW en terminales 21-13, 21-14, 22-15, 22-16, 23-17, 23-18, 24-19, 24-20. Um = 250 Vrms o Vdc, -40 °C ≤ Ta ≤ 70 °C. - Montaje: Riel DIN de 35 mm, con o sin bus de alimentación o en bloque terminal personalizado. Peso: aproximadamente 175 g. Conexión: mediante bloques de terminales de tornillo enchufables polarizados para acomodar terminaciones de hasta 2.5 mm² (13 AWG). Dimensiones: Ancho 22.5 mm, Profundidad 123 mm, Altura 120 mm. - Canales: 8 - Estado: ACTIVO
