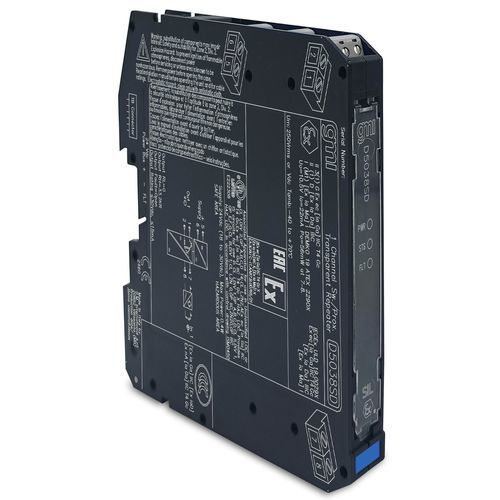

Repetidor de corriente D5038SD

ATEXuniversal

El repetidor de detector de proximidad/interruptor D5038 es un módulo adecuado para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. La unidad se puede configurar para interruptores o detectores de proximidad, ubicados en áreas peligrosas, y repite el estado de entrada a la salida en el área segura. El puerto de salida puede asumir dos valores de impedancia diferentes (RL o RH) o puede abrirse por completo. La salida del módulo repite el estado de entrada de acuerdo con la siguiente correspondencia: estado de entrada bajo → RL, estado de entrada alto → RH. Alternativamente, la salida se puede configurar para invertir el estado de entrada. En ambos casos, la salida se abre si ocurre alguna falla (circuito abierto o cortocircuito) en la entrada correspondiente.SIL 3/SC 3Entrada desde Zona 0/Div. 1Instalación en Zona 2/Div. 2Detección de campo abierto y cortocircuitoDuplicación universal de fallas de campo a PLC DITransparencia en el monitoreo de líneaProgramabilidad en campo mediante interruptor DIPAislamiento de tres puertos, Entrada/Salida/SuministroAlta densidad, dos canales por unidadCaracterísticas / Especificaciones técnicas:Suministro: 24 Vcc nom. (18 a 30 Vcc), protección contra polaridad inversa.Consumo de corriente: 30 mA (D5038D), 25 mA (D5038X), 15 mA (D5038S), a 24 V CC, típico.Potencia de pérdidas: 1.0 W (D5038D), 1.0 W (D5038X), 0.4 W (D5038S), a 24 V CC, típico.Niveles de corriente de conmutación de entrada: ENCENDIDO ≥ 2.1 mA, APAGADO ≤ 1.2 mA.Falla abierta: Corriente ≤ 0.05 mA.Falta corta: Resistencia ≤ 100 Ω.No culpa: Corriente ≥ 0.35 mA y resistencia ≥ 360 Ω.Fuente equivalente de entrada: 8 V 1 kΩ típico (8 V sin carga, 8 mA en cortocircuito).Tipo de salida: relevadores de estado sólido SPST libres de tensión, con resistencias en serie (RL) y en paralelo (RH-RL), tolerancia ±5%.Impedancia de falla: > 1 MΩ.Tensión máxima de salida: 30 V CC.Corriente máxima de salida: 15 mA.Tiempo de respuesta: 500 µs.Frecuencia de respuesta: 1 kHz máximo.Tensión de prueba de aislamiento: IS Entrada/Salida 1.5 kV; IS Entrada/Suministro 1.5 kV; IS Entrada/IS Entrada 500 V; Salida/Suministro 500 V; Salida/Salida 500 V.Temperatura de funcionamiento: –40 a +70 °C.Temperatura de almacenamiento: –45 a +80 °C.Equipos: Aparatos asociados y equipos eléctricos antichispas.Parámetros de seguridad: Uo = 10.5 V, Io = 22 mA, Po = 56 mW en los terminales 7-8, 9-10. Um = 250 Vrms o Vcc, -40 °C ≤ Ta ≤ 70 °C.Tipo de montaje: Carril DIN de 35 mm, con o sin Power Bus o en Term personalizado. Junta.Peso: Aproximadamente 135 g (D5038D y D5038X), 120 g (D5038S).Conexión: Mediante bloques de terminales de tornillo desconectables enchufables polarizados para acomodar terminaciones de hasta 2.5 mm² (13 AWG).Dimensiones: Ancho 12.5 mm, Fondo 123 mm, Alto 120 mm.
