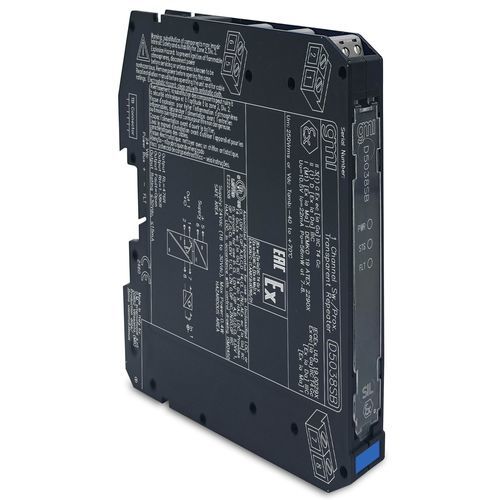

Repetidor de corriente D5038SB

ATEXuniversal

El repetidor de interruptor/detector de proximidad D5038 es un módulo adecuado para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. La unidad puede configurarse para interruptores o detectores de proximidad, situados en zona peligrosa, y repite el estado de entrada a la salida en zona segura. El puerto de salida puede asumir dos valores de impedancia diferentes (RL o RH) o puede abrirse completamente. La salida del módulo repite el estado de entrada según la siguiente correspondencia: estado de entrada bajo -> RL, estado de entrada alto -> RH. Alternativamente, la salida puede configurarse para invertir el estado de entrada. En ambos casos, la salida se abre si se produce algún fallo (circuito abierto o cortocircuito) en la entrada correspondiente.SIL 3 / SC 3Entrada de Zona 0/Div. 1Instalación en Zona 2/Div. 2Detección de circuito abierto y cortocircuito de campoEspejo universal de fallos de campo al PLC DILínea de monitorización de transparenciaProgramabilidad de campo mediante interruptor DIPAislamiento de tres puertos, Entrada/Salida/AlimentaciónAlta densidad, dos canales por unidadEspecificaciones técnicas:Alimentación: 24 Vcc nom. (18 a 30 Vcc), polaridad inversa protegida.Consumo de corriente: 15 mA (D5038S) @ 24 Vcc, típico.Disipación de potencia: 0.4 W (D5038S) @ 24 Vcc, típica.Niveles de corriente de conmutación de entrada: ON ≥ 2,1 mA, OFF ≤ 1,2 mA.Fallo abierto: Corriente ≤ 0,05 mA.Fallo cortocircuito: Resistencia ≤ 100 Ω.Sin fallo: Corriente ≥ 0,35 mA y resistencia ≥ 360 Ω.Fuente equivalente de entrada: 8 V 1 kΩ típico (8 V sin carga, 8 mA en corto).Tipo de salida: Relés de estado sólido SPST sin tensión, con resistencias en serie (RL) y en paralelo (RH-RL), tolerancia ±5%.Impedancia de fallo: > 1 MΩ.Tensión máxima: 30 Vcc.Corriente máxima: 15 mA.Tiempo de respuesta: 500 µs.Respuesta en frecuencia: 1 kHz máximo.Tensión de prueba de aislamiento: S.I. entrada/salida 1,5 kV; S.I. entrada/suministro 1,5 kV; S.I. entrada/suministro 500 V; S.I. salida/suministro 500 V; S.I. salida/suministro 500 V.Temperatura de funcionamiento: -40 a +70 °C.Temperatura de almacenamiento: -45 a +80 °C.Equipos: Aparatos asociados y material eléctrico sin chispas.Parámetros de seguridad: Uo = 10,5 V, Io = 22 mA, Po = 56 mW en los bornes 7-8, 9-10. Um = 250 Vrms o Vcc, -40 °C ≤ Ta ≤ 70 °C.Montaje: Carril DIN 35 mm, con o sin Bus de Potencia o en Term. personalizada. Peso: 120 g (D5038S).Conexión: Por bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm² (13 AWG).Dimensiones: Anchura 12,5 mm, Profundidad 123 mm, Altura 120 mm.Certificaciones:ATEX, IECEx, UL, cUL, DNV Maritime, SIL3, EMC, EAC, CCC Ex, Certificado de conformidad de los EmiratosEstado: ACTIVOPolítica de ciclo de vida del producto: EN
