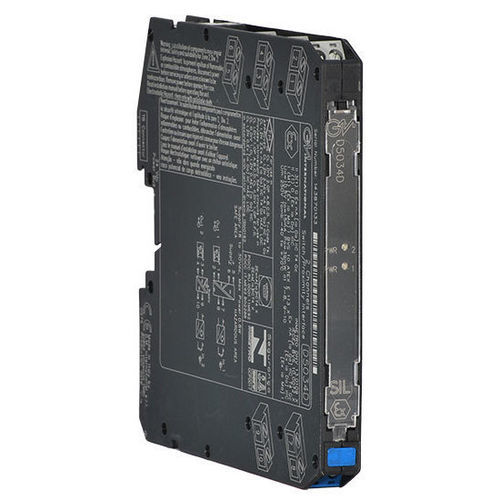

Repetidor de corriente D5034D

El repetidor de interruptor/detector de proximidad D5034D es un módulo adecuado para aplicaciones que requieren nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. La unidad puede conectarse a interruptores o detectores de proximidad ubicados en áreas peligrosas y repite la corriente de entrada a la salida en el área segura. Las tarjetas de entrada digital DCS/PLC compatibles con dispositivos NAMUR pueden detectar el estado/fallo de sensores de proximidad o interruptores equipados con resistencias de fin de línea, en modo transparente, a través del módulo. - Nivel SIL 3 - Entrada desde Zona 0/Div. 1 - Instalación en Zona 2/Div. 2 - 2 canales completamente independientes - Duplicación de fallos de campo a PLC NAMUR DI - Alta precisión - Aislamiento de tres puertos, Entrada/Salida/Alimentación - Alta densidad, dos canales por unidad Especificaciones técnicas: Suministro - Voltaje: 24 Vdc nominal (18 a 30 Vdc), protegido contra polaridad inversa. - Consumo de corriente: 30 mA a 24 Vdc con entrada en cortocircuito, típico. - Pérdida de potencia: 0.72 W a 24 Vdc con entrada en cortocircuito, típico. Entrada - Rango de corriente: ≥ 0.1 mA a ≤ 8.0 mA. - Fuente equivalente de entrada: 8 V 1 kΩ típico (8 V sin carga, 8 mA en cortocircuito). Salida - Tipo: 0.1 a 8.0 mA en modo sink, V máx. 30 V, corriente limitada ≈ 8 mA, repite el nivel de corriente de entrada. - Tiempo de respuesta: 1 ms (cambio de paso de 0 a 100 %). - Pérdida de potencia: 0.4 W a 24 Vdc con entrada en cortocircuito, típico. Rendimiento - Condiciones de referencia: Suministro de 24 V, temperatura ambiente 23 ± 1 °C. - Precisión de calibración: ≤ ± 0.25 % FSR. - Precisión de linealidad: ≤ ± 0.25 % FSR. - Influencia de temperatura: ≤ ± 0.03 % FSR en cero/rango para un cambio de 1 °C. Aislamiento - Voltaje de prueba: IS Entrada/Salida 2.5 kV; IS Entrada/Alimentación 2.5 kV; IS Entrada/IS Entrada 500 V; Salida/Alimentación 500 V; Salida/Salida 500 V. Condiciones ambientales - Temperatura de operación: límites de temperatura –40 a +70 °C. - Temperatura de almacenamiento: límites de temperatura –45 a +80 °C. Descripción de seguridad - Equipamiento: Aparatos asociados y equipo eléctrico antichispa. - Parámetros de seguridad: Uo = 10.5 V, Io = 15 mA, Po = 39 mW en terminales 7-8, 9-10. Um = 250 Vrms o Vdc, -40 °C ≤ Ta ≤ 70 °C. Montaje - Tipo: Riel DIN de 35 mm, con o sin bus de alimentación o en bloque terminal personalizado. - Peso: aproximadamente 140 g. - Conexión: mediante bloques de terminales de tornillo desconectables polarizados para terminaciones de hasta 2.5 mm² (13 AWG). - Dimensiones: Ancho 12.5 mm, Profundidad 123 mm, Altura 120 mm. - Estado: ACTIVO - Canales: 2
