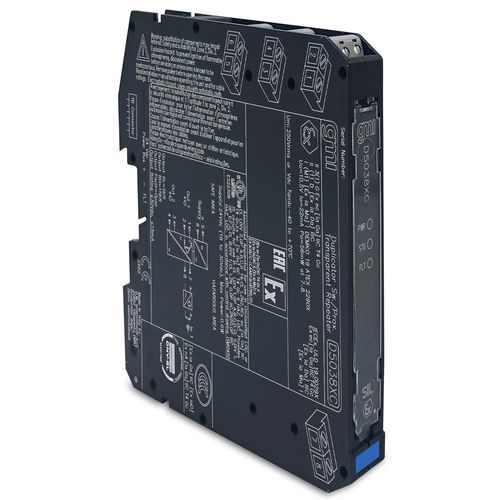

Repetidor de corriente D5038XC

universal

El repetidor de interruptor/detector de proximidad D5038 es un módulo adecuado para aplicaciones que requieren un nivel SIL 3 en sistemas relacionados con la seguridad para industrias de alto riesgo. La unidad puede configurarse para interruptores o detectores de proximidad, situados en zona peligrosa, y repite el estado de entrada a la salida en zona segura. El puerto de salida puede asumir dos valores de impedancia diferentes (RL o RH) o puede abrirse completamente. La salida del módulo repite el estado de entrada según la siguiente correspondencia: estado de entrada bajo -> RL, estado de entrada alto -> RH. Alternativamente, la salida puede configurarse para invertir el estado de entrada. En ambos casos, la salida se abre si se produce algún fallo (circuito abierto o cortocircuito) en la entrada correspondiente.SIL 3 / SC 3Entrada de Zona 0/Div. 1Instalación en Zona 2/Div. 2Detección de circuito abierto y cortocircuito de campoEspejo universal de fallos de campo a PLC DILínea de monitorización de transparenciaProgramabilidad de campo mediante interruptor DIPAislamiento de tres puertos, Entrada/Salida/AlimentaciónEspecificaciones técnicas:Alimentación: 24 Vcc nom. (18 a 30 Vcc), protección contra polaridad inversa. Consumo de corriente: 25 mA @ 24 Vcc, típico. Disipación de potencia: 1.0 W @ 24 Vcc, típica.Entrada: Niveles de corriente de conmutación: ON ≥ 2,1 mA, OFF ≤ 1,2 mA. Fallo abierto: Corriente ≤ 0,05 mA. Fallo cortocircuito: Resistencia ≤ 100 Ω. Sin Fallo: Corriente ≥ 0,35 mA y resistencia ≥ 360 Ω. Fuente equivalente de entrada: 8 V 1 kΩ típico (8 V sin carga, 8 mA en corto).Salida: Relés de estado sólido SPST libres de tensión, con resistencias en serie (RL) y en paralelo (RH-RL), tolerancia ±5%. Impedancia de fallo: > 1 MΩ. Tensión máxima: 30 Vcc. Corriente máxima: 15 mA. Tiempo de respuesta: 500 µs. Respuesta en frecuencia: 1 kHz máximo.Aislamiento: Tensión de prueba: I.S. In/Out 1,5 kV; I.S. In/Supply 1,5 kV; I.S. In/ I.S In 500 V; Out/Supply 500 V; Out/Out 500 V.Condiciones ambientales: Temperatura de funcionamiento: -40 a +70 °C. Temperatura de almacenamiento: -45 a +80 °C.Descripción de seguridad: Equipo: Aparatos asociados y material eléctrico que no produce chispas. Parámetros de seguridad: Uo = 10,5 V, Io = 22 mA, Po = 56 mW en los terminales 7-8, 9-10. Um = 250 Vrms o Vcc, -40 °C ≤ Ta ≤ 70 °C.Montaje: Carril DIN 35 mm, con o sin Bus de Potencia o sobre Term. Board. Peso: aprox. 135 g. Conexión: Mediante bornas de tornillo de desconexión enchufables polarizadas para alojar terminaciones de hasta 2,5 mm² (13 AWG). Dimensiones: Anchura 12,5 mm, Profundidad 123 mm, Altura 120 mm.Canales: 1Estado: ACTIVO
