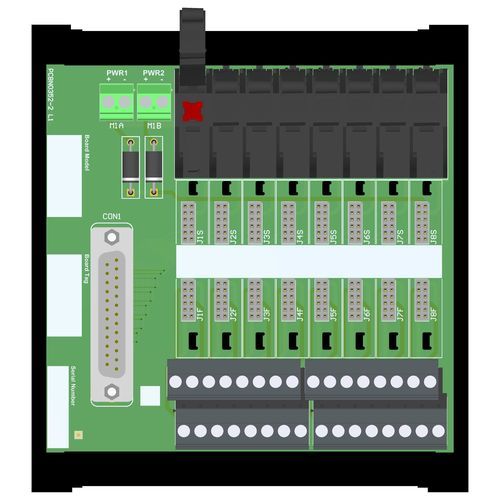

Bloque de conexión enchufable X1-TB-08-FOX-02

de muellepush-inde potencia

Esta tarjeta de terminación (X1-TB) proporciona conexión directa entre la tarjeta de E/S del sistema y los módulos de la serie X1. El aislamiento de la señal entre el sistema y el campo lo proporcionan los aisladores galvánicos de la serie X1 (X1-NIS). La fuente de alimentación de 24 Vcc del X1-TB está conectada a dos conectores, para una fuente de alimentación redundante.Instalación en Zona 2 / División 2Foxboro FBM200 Interfaces de tarjeta UIO Interfaz de tarjeta universal de 8 posiciones para hasta 8 canalesMenos costes de instalación y mantenimiento de cablesRedundancia de fuente de alimentaciónMontaje en carril DIN simpleDesconexión de bucle simple para facilitar las operaciones de mantenimientoAislamiento de tres puertos, campo/sistema/suministroEstado: ACTIVOCanales: 8Datos técnicosGeneralesNúmero de posiciones8Número máximo de canales8Disipación de potencia0 W sin módulosAlimentaciónVoltaje24 Vcc nom (20 a 30 Vcc), protegido contra polaridad inversa, conectores dobles para alimentación redundante, con diodos OR para mezclar voltajesConsumo máximo de corriente permitido4 A (como alimentación total)ConexionesTornillo para terminaciones de hasta 2,5 mm²Interfaz de campoConexiónpor desconexión enchufable polarizadaBloques de terminales de tornillo o de resorte de 8 posiciones para acomodar terminaciones de hasta 2..5 mm²Tensión máxima60 VccInterfaz del sistemaTipoLa interfaz del sistema absorbe corrienteConexiónUn conector macho SUB-D de 25 polos (requiere un conector hembra de acoplamiento)CablesCable del sistema Tipo 1Corriente máxima500 mA por canalAislamientoTensión de pruebaCampo/Sistema 2,5 kV; Campo/Alimentación 2,5 kV; Sistema/Alimentación 500 VCondiciones ambientalesTemperatura de funcionamientoLímites de temperatura -40 a +70 °CAltitud máxima2000 m s.n.m.Temperatura de almacenamientoLímites de temperatura -45 a +80 °CMontajeTipoHardware incluido para montaje en carril DIN simple de 35 mmPesoAlrededor de 500 g, módulos excluidosLocalizaciónÁrea segura/Zona 2/Div. 2DimensionesAncho 133 mm, Fondo 143 mm, Alto 155 mmCertificaciones:ATEX: FM ATEX zona 2 Serie X1 Certificado inglés (Europa) - FM23ATEX0039X - FM - 2025-08-13Ex: FM US Serie X1 Divisiones y Zonas Certificado inglés (Norteamérica) - FM23US0073X - FM - 2025-08-12Ex: FM Canada X1 Series Divisions and Zones English Certificate (North America) - FM23CA0055X - FM - 2025-08-12IECEx: FM IECEx X1 Series English Certificate (International) - IECEx FMG 23.0018X - FM - 2025-08-12UKEx: FM UKEx zone 2 X1 Series English Certificate (Reino Unido) - FM23UKEX0040X - FM - 2025-08-14Declaraciones de conformidad:Declaración de conformidad de la UE de X1-TB-08-FOX-02Declaración de conformidad del Reino Unido de X1-TB-08-FOX-02Dibujos: dibujo 3D disponible (formato STP)Caractéristiques / spécifications techniques :Número de posiciones: 8Número máximo de canales: 8Disipación de potencia: 0 W sin módulosTensión de alimentación: 24 Vcc nom (20 a 30 Vcc), polaridad inversa protegida, conectores dobles para alimentación redundante, con diodos ORConsumo máximo de corriente permitido: 4 A (alimentación total)Conexión de alimentación: tipo tornillo para terminaciones de hasta 2,5 mm²Conexión de interfaz de campo: bloques de terminales enchufables polarizados desconectables de 8 posiciones con tornillo o con resorte de presión de hasta 2,5 mm²Tensión máxima de interfaz de campo: 60 VccInterfaz de sistema: SUB-D Conector macho de 25 polos, cable de sistema Tipo 1, corriente máxima 500 mA por canalTensión de prueba de aislamiento: Campo/Sistema 2,5 kV; Campo/Suministro 2,5 kV; Sistema/Suministro 500 VOTemperatura de funcionamiento: -40 a +70 °CAltitud máxima: 2000 m s.n.m.Temperatura de almacenamiento: -45 a +80 °CMontaje: Carril DIN 35 mmPeso: unos 500 g (módulos excluidos)Ubicación: Área segura/Zona 2/Div. 2Dimensiones: 133 x 143 x 155 mm (An x Pr x Al)
