Bloque de conexión enchufable TBE-D5008-MOD-001

para reléde potenciade material plástico

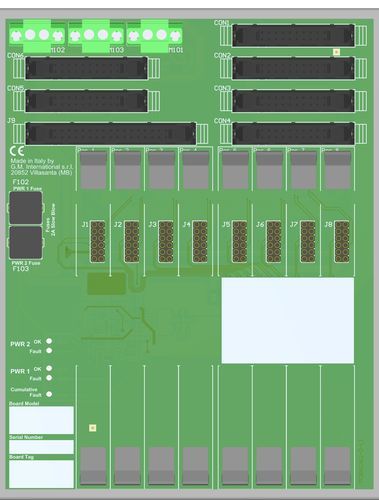

Esta placa de terminación con caja (TBE) proporciona terminales para la conexión directa entre la tarjeta de E/S del sistema y los módulos de la serie D5000 / D6000. La protección intrínsecamente segura y el aislamiento de la señal entre la zona segura y la zona peligrosa son proporcionados por los aparatos asociados de la serie D5000. La fuente de alimentación de 24 Vcc del TBE está conectada a dos bloques de terminales enchufables, para una fuente de alimentación redundante.Modicon M580 Safety AI & DO board interface8 positions Termination Board for up to 16 channelsLower cables installation and maintenance costsPower supplies fault monitoringMounting hardware provided for single DIN Rail mounting kitStatus: ACTIVOCanales: 8 o 16GeneralNúmero de posiciones8Número máximo de canales16AlimentaciónTensión24 Vcc nom (20 a 30 Vcc), polaridad inversa protegida, doble regleta de bornes para alimentación redundante, con diodos OR para mezclar las tensiones de alimentación.Consumo máximo de corriente permitido1,5 A (como alimentación total).Conexión mediante bornes de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm², fijación por tornillo.Fusible de protección2 A de retardo.Detección de fallosEl diagnóstico a bordo supervisa tanto la integridad de las fuentes de alimentación como el fallo acumulativo del módulo. Cualquier avería se notifica desactivando un relé de estado sólido y activando los LED correspondientes.La alarma se emite si1) Alimentación 1 o 2 < 17 Vcc o 2) Alimentación 1 o 2 > 33 Vcc o 3) Fallo acumulativo del módulo ON.La alarma se elimina si1) 20 Vcc < Alimentación 1 y 2 < 30 Vcc y 2) No hay fallo acumulativo del módulo.Conexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm², fijación por tornillo.Capacidad de salida100 mA 35 V (≤ 1 V de caída de tensión).Interfaz de tarjeta de E/SConexión4 x conector de receptáculo de 20 polos (requiere conector de acoplamiento hembra) AI, 2 x conector de receptáculo de 20 polos (requiere conector de acoplamiento hembra) DO.CableTBD.Interfaz HART MuxConexión1 x conector de receptáculo de 34 polos (requiere conector de acoplamiento hembra).CableCable plano CABF032Condiciones ambientalesTemperatura de funcionamientoLímites de temperatura -40 a +70 °C.Altitud máxima2000 m s.n.m.Temperatura de almacenamientoLímites de temperatura -45 a +80 °C.MontajeTipoHardware incluido para montaje en carril DIN simple de 35 mm.Pesoalrededor de 500 g, excluidos los módulos con clips de plástico.UbicaciónInstalación en zona segura.DimensionesAnchura 140 mm, Profundidad 180 mm, Altura 154 mm.Especificaciones técnicas / Características:Número de posiciones: 8Número máximo de canales: 16Tensión de alimentación: 24 Vcc nominal (20 a 30 Vcc), protección contra polaridad inversa, alimentación redundanteConsumo máximo de corriente permitido: 1.5 APFusible de protección: 2 A de retardoDetección de fallos: Diagnóstico a bordo de los fallos de las fuentes de alimentación y de los módulos, con indicación por LEDCapacidad de salida: 100 mA 35 V (≤ 1 V de caída de tensión)Interfaz de tarjeta de E/S: 4 conectores de receptáculo de 20 polos (AI), 2 conectores de receptáculo de 20 polos (DO)Interfaz Mux HART: 1 x conector de receptáculo de 34 polosTemperatura de funcionamiento: de -40 a +70 °CTemperatura de almacenamiento: de -45 a +80 °CAltitud máxima: 2000 m s.n.m.Montaje: Carril DIN 35 mm, tornillería incluidaPeso: unos 500 gLocalización: Instalación en zona seguraDimensiones: 140 x 180 x 154 mm (An x Pr x Al)
