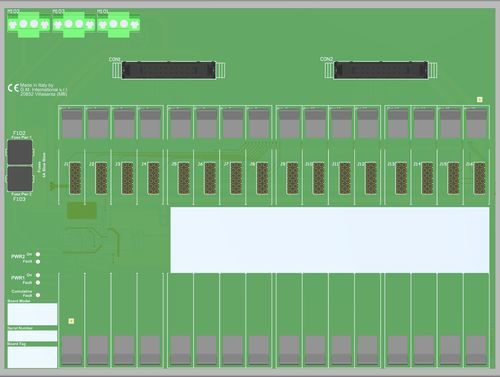

Bloque de conexión enchufable TBE-D5016-MOD-001

para reléde potenciade material plástico

16-pos Termination Board for Modicon M580 Safety BMXSDI1602 DI CardEsta tarjeta de terminación con caja (TBE) proporciona terminales para la conexión directa entre la tarjeta de E/S del sistema y los módulos de la serie D5000 / D6000. La protección intrínsecamente segura y el aislamiento de la señal entre la zona segura y la zona peligrosa son proporcionados por los aparatos asociados de la serie D5000. La fuente de alimentación de 24 Vcc del TBE está conectada a dos bloques de terminales enchufables, para una fuente de alimentación redundante.Modicon M580 Safety DI board interface16 positions Termination Board for up to 32 channelsLower cables installation and maintenance costsPower supplies fault monitoringMounting hardware provided for single DIN Rail mounting kitStatus: ACTIVOCanales: 16 o 32GeneralNúmero de posiciones16Número máximo de canales32AlimentaciónTensión24 Vcc nom (20 a 30 Vcc), polaridad inversa protegida, doble regleta de bornes para alimentación redundante, con diodos OR para mezclar las tensiones de alimentación.Consumo máximo de corriente permitido1,5 A (como alimentación total).Conexiónpor bornas de tornillo de desconexión enchufables polarizadas para acomodar terminaciones de hasta 2,5 mm², fijación por tornillo.Fusible de protección4 A de retardo.Detección de fallosEl diagnóstico a bordo supervisa tanto la integridad de las fuentes de alimentación como el fallo acumulativo del módulo. Cualquier avería se notifica desactivando un relé de estado sólido y activando los LED correspondientes.La alarma se emite si1) Alimentación 1 o 2 < 17 Vcc o 2) Alimentación 1 o 2 > 33 Vcc o 3) Fallo acumulativo del módulo ON.La alarma se elimina si1) 20 Vcc < Fuente de alimentación 1 y 2 < 30 Vcc y 2) No hay fallo acumulativo del módulo.Conexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm², fijación por tornillo.Capacidad de salida100 mA 35 V (caída de tensión ≤ 1 V).Interfaz de la tarjeta de E/SConexiónConector de receptáculo de 2 x 20 polos (requiere conector de acoplamiento hembra).CableTBD.Condiciones ambientalesLímites de temperaturatemperatura de funcionamiento -40 a +70 °C.Altitud máxima2000 m s.n.m.Límites de temperatura de almacenamiento -45 a +80 °C.MontajeTipoHardware incluido para montaje en carril DIN simple de 35 mm.Pesoalrededor de 1 kg, excluidos los módulos con clips de plástico.UbicaciónInstalación en zona segura.DimensionesAncho 240 mm, Fondo 180 mm, Altura 154 mm.Número de posiciones: 16Número máximo de canales: 32Voltaje: 24 Vdc nom (20 a 30 Vdc), polaridad inversa protegida, bloques de terminales dobles para alimentación redundante, con diodos OR para mezclar voltajes de alimentación.Consumo de corriente máximo permitido: 1.5 A (como suministro total).Conexión: mediante bloques de terminales de tornillo de desconexión enchufables polarizados para alojar terminaciones de hasta 2,5 mm², fijación por tornillo.Fusible de protección: 4 A de retardo.Detección de fallos: El diagnóstico a bordo supervisa tanto la integridad de las fuentes de alimentación como el fallo acumulativo del módulo. Cualquier avería se notifica desactivando un relé de estado sólido y activando los LED correspondientes.Condiciones de alarma: Fuente de alimentación 1 o 2 < 17 Vcc o > 33 Vcc, o fallo acumulativo del módulo ON. La alarma desaparece si 20 Vcc < Alimentación 1 y 2 < 30 Vcc y ningún fallo acumulativo del módulo.Potencia de salida: 100 mA 35 V (≤ 1 V de caída de tensión).Interfaz de tarjeta de E/S: 2 x conector de receptáculo de 20 polos (requiere conector de acoplamiento hembra).Temperatura de funcionamiento: de -40 a +70 °C.Altitud máxima: 2000 m s.n.m.Temperatura de almacenamiento: de -45 a +80 °C.Montaje: Hardware incluido para montaje en carril DIN simple de 35 mm.Peso: alrededor de 1 kg, excluidos los módulos con clips de plástico.Ubicación: instalación en Zona Segura.Dimensiones: Anchura 240 mm, Profundidad 180 mm, Altura 154 mm.
