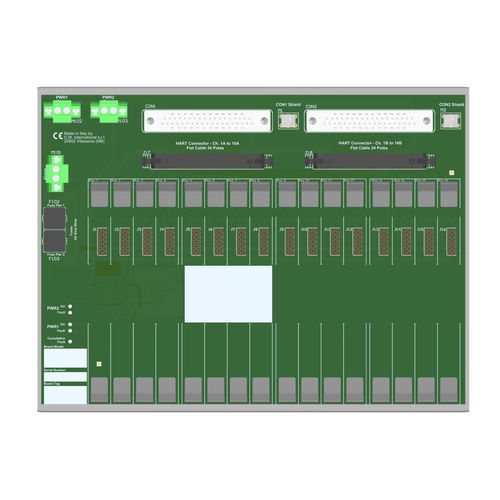

Bloque de conexión enchufable TBE-D5016-GMI-001

para reléde potenciade material plástico

Esta tarjeta de terminación con caja (TBE) proporciona conexión directa entre la tarjeta de E/S del sistema y los módulos de la serie D5000 / D6000. La protección intrínsecamente segura y el aislamiento de la señal entre la zona segura y la zona peligrosa son proporcionados por los aparatos asociados de la serie D5000. La fuente de alimentación de 24 Vcc del TBE está conectada a dos bloques de terminales enchufables, para una fuente de alimentación redundante.Interfaces de placa universalesConexión a Mux HART GMI externo 570016 posiciones Placa de terminación para hasta 32 canalesMenos costes de instalación y mantenimiento de cablesSupervisión de fallos de fuentes de alimentaciónHerrajes de montaje suministrados para kit de montaje en carril DIN simpleEstado: ACTIVOCanales: 16 o 32GeneralNúmero de posiciones16Número máximo de canales32AlimentaciónTensión24 Vcc nom (20 a 30 Vcc), protección contra polaridad inversa, bloques de terminales dobles para alimentación redundante, con diodos OR para mezclar tensiones de alimentación.Consumo máximo de corriente permitido1.conexión mediante bornas de tornillo de desconexión enchufables polarizadas para admitir terminaciones de hasta 2,5 mm².Fusible de protección4 A de retardo.Detección de fallosTipoEl diagnóstico a bordo supervisa tanto la integridad de las fuentes de alimentación como el fallo acumulativo del módulo. Cualquier avería se notifica desactivando un relé de estado sólido y activando los LED correspondientes. Se emite una alarma si 1) Fuente de alimentación 1 ó 2 < 17 Vcc o 2) Fuente de alimentación 1 ó 2 > 33 Vcc o 3) Fallo acumulativo del módulo ON. La alarma se elimina si 1) 20 Vcc < Alimentación 1 y 2 < 30 Vcc y 2) No hay fallo acumulativo del módulo.Conexiónpor bloques de terminales de tornillo de desconexión enchufables polarizados para acomodar terminaciones de hasta 2,5 mm².Capacidad de salida100 mA 35 V (caída de tensión ≤ 1 V).Interfaz de tarjeta de E/SConexióndos conectores macho SUB-D de 37 polos (requieren conectores de acoplamiento hembra).CableCABF034/xx, donde "xx" indica la longitud expresada en metros (5, 10, 20, 30 disponibles).Interfaz HART MuxConexiónconector de receptáculo de 2 x 34 polos (requieren conector de acoplamiento hembra).CableCable plano CABF032.Condiciones ambientalesLímites de temperaturatemperatura de funcionamiento -40 a +70 °C.Altitud máxima2000 m s.n.m.Límites de temperaturatemperatura de almacenamiento -45 a +80 °C.Tipo de montajeHardware incluido para montaje en carril DIN simple de 35 mm.Pesoaproximadamente 1 kg, excluidos los módulos (+ 50 g de clips de plástico o 380 g de clips metálicos).UbicaciónInstalación en zona segura.DimensionesAncho 240 mm, Fondo 180 mm, Altura 154 mm.Especificaciones técnicas / Características:Número de posiciones: 16Número máximo de canales: 32Tensión de alimentación: 24 Vcc nominal (20 a 30 Vcc)Consumo máximo de corriente permitido: 1.5 APFusible de protección: 4 A de retardoTemperatura de funcionamiento: -40 a +70 °CTemperatura de almacenamiento: -45 a +80 °CAltitud máxima: 2000 m s.n.m.Montaje: Carril DIN 35 mmPeso: aproximadamente 1 kg (módulos excluidos)Dimensiones: 240 x 180 x 154 mm (An x Pr x Al)
