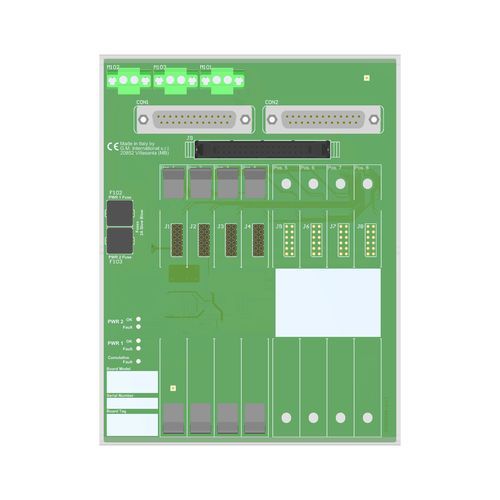

Bloque de conexión enchufable TBE-D5004-MOD-001

para reléde potenciade material plástico

Esta placa de terminación con caja (TBE) proporciona terminales para la conexión directa entre la tarjeta de E/S del sistema y los módulos de la serie D5000 / D6000. La protección intrínsecamente segura y el aislamiento de la señal entre la zona segura y la zona peligrosa son proporcionados por los aparatos asociados de la serie D5000. La fuente de alimentación de 24 Vcc de la TBE está conectada a dos bloques de terminales enchufables, para una fuente de alimentación redundante.Modicon M580 AO board interface4 positions Termination Board for up to 4 channelsConnection to external GMI HART® Mux 5700(-110)Menores costes de instalación y mantenimiento de cablesMonitorización de fallos de fuentes de alimentaciónHerrajes de montaje suministrados para kit de montaje en carril DIN simpleEspecificaciones técnicas:Número de posiciones: 4Número máximo de canales: 4Tensión de alimentación: 24 Vcc nom (20 a 30 Vcc), protección contra polaridad inversa, bloques de terminales dobles para alimentación redundante, con diodos OR para mezclar las tensiones de alimentación.Consumo de corriente máximo permitido: 1.5 A (como alimentación total)Conexión (Alimentación): Mediante bloques de terminales de tornillo de desconexión enchufables polarizados para alojar terminaciones de hasta 2,5 mm², fijación por tornillo.Fusible de protección: 2 A de retardoDetección de fallos: El diagnóstico a bordo supervisa tanto la integridad de las fuentes de alimentación como el fallo acumulativo del módulo. Cualquier avería se notifica desactivando un relé de estado sólido y activando los LED correspondientes. Se emite una alarma si 1) Fuente de alimentación 1 ó 2 < 17 Vcc o 2) Fuente de alimentación 1 ó 2 > 33 Vcc o 3) Fallo acumulativo del módulo ON. La alarma se elimina si 1) 20 Vcc < Alimentación 1 y 2 < 30 Vcc y 2) No hay fallo acumulativo del módulo.Potencia de salida: 100 mA 35 V (≤ 1 V de caída de tensión)Conexión de la interfaz de la tarjeta de E/S: Dos conectores macho SUB-D de 25 polos (requieren conectores de acoplamiento hembra)Cable de tarjeta de E/S: Cable de sistema BMXFCAxx0 ("xx" indica la longitud). Consulte la documentación de Schneider para más detalles.Lógica redundante: En modo redundante, cada canal debe forzar la mitad de corriente. En caso de fallo de un solo canal (circuito abierto), el que sobreviva debe proporcionar la corriente completa.Conexión de interfaz HART Mux: 1 conector receptáculo de 34 polos (requiere conector hembra de acoplamiento)Cable HART Mux: Cable plano CABF032Temperatura de funcionamiento: -40 a +70 °CAltitud máxima: 2000 m s.n.m.Temperatura de almacenamiento: -45 a +80 °CTipo de montaje: Hardware incluido para montaje en carril DIN simple de 35 mmPeso: Unos 500 g, excluidos los módulos con clips de plásticoLocalización: Instalación en zona seguraDimensiones: Anchura 140 mm, Profundidad 180 mm, Altura 154 mm
