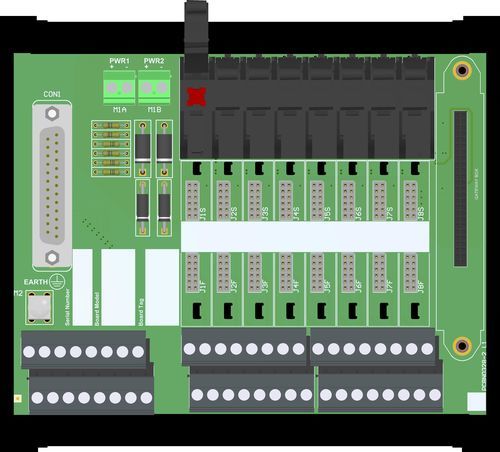

Bloque de conexión enchufable X1-TB-08-FOX-01

de muellepush-inde potencia

Esta placa de terminación (X1-TB) proporciona conexión directa entre la tarjeta de E/S del sistema y los módulos de la serie X1. La protección intrínsecamente segura y el aislamiento de señal entre la zona segura y la zona peligrosa los proporcionan los aparatos asociados de la serie X1 (X1-IS), mientras que el aislamiento galvánico simple lo proporcionan los aisladores galvánicos de la serie X1 (X1-NIS). La fuente de alimentación de 24 Vcc del X1-TB está conectada a dos conectores, para una alimentación redundante. Se proporcionan bloques de terminales adicionales conectados a tierra para núcleos de repuesto y blindajes de cables. La tarjeta puede alojar una pasarela de la serie X1-GW para la identificación, configuración, supervisión y comunicación HART® con los dispositivos de campo.SIL 3 / SC 3Entrada desde Zona 0 / División 1Instalación en Zona 2 / División 2Foxboro FBM200 UIO Interfaces de tarjetaInterfaz de tarjeta universal de 8 posiciones para hasta 8 canalesMenos costes de instalación y mantenimiento de cablesRedundancia de fuente de alimentaciónMontaje en carril DIN simpleDesconexión de bucle simple para facilitar las operaciones de mantenimientoPosibilidad de alojar la pasarela X1-GW para configuración y HART®Aislamiento de tres puertos, campo/sistema/suministroEstado: ACTIVOCanales: 8Datos técnicosGeneralesNúmero de posiciones/canales8Disipación de potencia0 W sin módulos.Tensión de alimentación24 Vcc nom (20 a 30 Vcc), polaridad inversa protegida, conectores dobles para alimentación redundante, con diodos OR para mezclar tensiones.Consumo máximo de corriente permitido4 A (como alimentación total).Conexiones de tipo tornillo para terminaciones de hasta 2,5 mm².Interfaz de campoConexiónpor bornes de tornillo de 8 posiciones de desconexión por enchufe polarizado o bornes de muelle a presión para acomodar terminaciones de hasta 2,5 mm².Tensión máxima250 Vcc/Vca.Interfaz del sistemaTipoLa interfaz del sistema absorbe corriente.ConexiónUn conector macho SUB-D de 25 polos (requiere un conector hembra de acoplamiento).CablesistemaCable tipo 1.Corriente máxima500 mA por canal.Interfaz de tierraConexión a cables de tierraBloque de terminales de tornillo para conductores de hasta 2 mm².Conexión al campopor bloques de terminales de tornillo o de resorte de desconexión por enchufe polarizado de 8 posiciones para acomodar terminaciones de hasta 2,5 mm² para blindaje de cable y núcleos de repuesto.Tensión de prueba de aislamientoCampo/Sistema 2,5 kV; Campo/Suministro 2,5 kV; Sistema/Suministro 500 V; Tierra/Sistema 500 V; Tierra/Campo 500 V; Tierra/Suministro 500 V.Condiciones ambientalesLímites de temperatura de funcionamiento -40 a +70 °C.Altitud máxima2000 m s.n.m.Límites de temperatura de almacenamiento -45 a +80 °C.Descripción de seguridadEquiposAparatos asociados y material eléctrico sin chispas.Parámetros de seguridadUm = 250 Vrms o Vdc, -40 °C ≤ Ta ≤ 70 °C.MontajeTipoHardware incluido para montaje en carril DIN simple 35 mm.Pesoalrededor de 1 kg, módulos excluidos.UbicaciónÁrea segura/Zona 2/Div. 2DimensionesAncho 163 mm, Fondo 143 mm, Alto 155 mm.Certificaciones:ATEX: FM ATEX I.S. X1 Series English Certificate (Europe) FM23ATEX0038X, FM, 2025-08-13Ex: FM US X1 Series Divisions and Zones English Certificate (North America) FM23US0073X, FM, 2025-08-12Ex: FM Canada X1 Series Divisions and Zones English Certificate (North America) FM23CA0055X, FM, 2025-08-12IECEx: FM IECEx X1 Series English Certificate (International) IECEx FMG 23.0018X, FM, 2025-08-12.0018X, FM, 2025-08-12UKEx: FM UKEx I.S. X1 Series English Certificate (United Kingdom) FM23UKEX0039X, FM, 2025-08-14Declaraciones de conformidad:Declaración de conformidad de la UE de X1-TB-08-FOX-01Declaración de conformidad del Reino Unido de X1-TB-08-FOX-01Características / Especificaciones técnicas:Número de posiciones/canales: 8Disipación de potencia: 0 W sin módulosTensión de alimentación: 24 Vcc nom (20 a 30 Vcc), polaridad inversa protegida, conectores dobles para alimentación redundante, con diodos OR para mezclar tensionesConsumo máximo de corriente permitido: 4 A (como alimentación total)Interfaz de campo: bornas de tornillo o de resorte de 8 posiciones, hasta 2,5 mm²Tensión máxima: 250 Vcc/VacInterfaz del sistema: SUB-D Conector macho de 25 polosCorriente máxima por canal: 500 mAInterfaz de tierra: bloque de terminales de tornillo de hasta 2 mm²Aislamiento: Campo/Sistema 2,5 kV; Campo/Suministro 2,5 kV; Sistema/Suministro 500 V; Tierra/Sistema 500 V; Tierra/Campo 500 V; Tierra/Suministro 500 VOTemperatura de funcionamiento: -40 a +70 °CTemperatura de almacenamiento: -45 a +80 °CAltitud máxima: 2000 m s.n.m.Montaje: Carril DIN 35 mmPeso: aproximadamente 1 kg (módulos excluidos)Dimensiones: 163 x 143 x 155 mm (An x Pr x Al)
