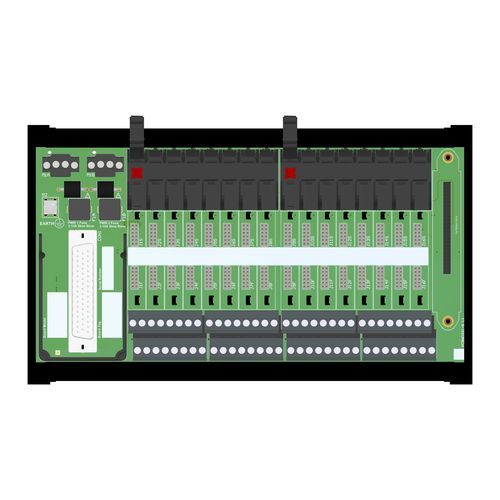

Bloque de conexión enchufable X1-TB-16-TRI-01

de muellepush-inde potencia

I.S. SIL3 16-pos X1-Series Termination Board for Tricon CX UIO 3902(A)X and AO 3809(A)X CardEsta tarjeta de terminación (X1-TB) proporciona una conexión directa entre la tarjeta de E/S del sistema y los módulos de la serie X1. La protección intrínsecamente segura y el aislamiento de la señal entre la zona segura y la zona peligrosa se proporcionan mediante los aparatos asociados de la serie X1 (X1-IS). La fuente de alimentación de 24 Vcc del X1-TB está conectada a dos bloques de terminales enchufables, para una fuente de alimentación redundante. La tarjeta puede alojar una pasarela perteneciente a la serie X1-GW para funciones de configuración y monitorización.SIL 3 / SC 3Entrada desde Zona 0 / División 1Instalación en Zona 2 / División 2Interfaz de tarjeta Tricon CX UIO & AO CardInterfaz de tarjeta universal de 16 posiciones para hasta 16 canalesMenos costes de instalación y mantenimiento de cablesDesconexión de un solo bucle para facilitar las operaciones de mantenimientoPosibilidad de alojar la pasarela X1-GW para configuración y monitorizaciónAislamiento de tres puertos, Entrada/Salida/AlimentaciónEspecificaciones técnicas:Número de posiciones/canales: 16Disipación de potencia: 0.24 W @ 24 Vcc con ambos suministros y sin módulos, típico.Tensión de alimentación: 24 Vcc nom (20 a 30 Vcc), protegido contra polaridad inversa, bloques de terminales dobles para alimentación redundante, con diodos OR para mezclar tensiones.Consumo de corriente: 10 mA @ 24 Vcc con ambas alimentaciones y sin módulos, típico.Consumo de corriente máx: 1.5 A (como suministro total), 3,15 A protegido por fusible de retardo.Conexión de alimentación: mediante bloques de terminales de tornillo de desconexión enchufable polarizados para alojar terminaciones de hasta 2,5 mm².Conexión de interfaz de campo: mediante bloques de terminales de tornillo de 8 posiciones de desconexión enchufable polarizados o bloques de terminales de resorte de conexión rápida para alojar terminaciones de hasta 2,5 mm².Tipo de interfaz de sistema: La interfaz del sistema absorbe corriente.Conexión de la interfaz del sistema: un conector macho SUB-D de 50 polos (requiere conector hembra de acoplamiento).Cable del sistema: 4X00227-5xx con tarjeta AO 3809X, 4X00224-3xx con tarjeta UIO 3902X.Corriente máxima por canal: 500 mAConexión de interfaz de tierra: bloque de terminales de tornillo para conductores de hasta 2 mm².Tensión de prueba de aislamiento: Campo/Sistema 2,5 kV; Campo/Suministro 2,5 kV; Sistema/Suministro 500 V; Tierra/Sistema 500 V; Tierra/Campo 500 V; Tierra/Suministro 500 V.Temperatura de funcionamiento: -40 a +70 °CAltitud máxima: 2000 m s.n.m.Temperatura de almacenamiento: -45 a +80 °CEquipamiento: Aparatos asociados y material eléctrico sin chispas.Parámetros de seguridad: Um = 250 Vrms o Vcc, -40 °C ≤ Ta ≤ 70 °C.Montaje: Hardware incluido para montaje en carril DIN simple de 35 mm.Peso: aproximadamente 1 kg, excluidos los módulos.Ubicación: Área segura o Zona 2 o División 2.Dimensiones: Anchura 243 mm, Profundidad 143 mm, Altura 155 mm.
