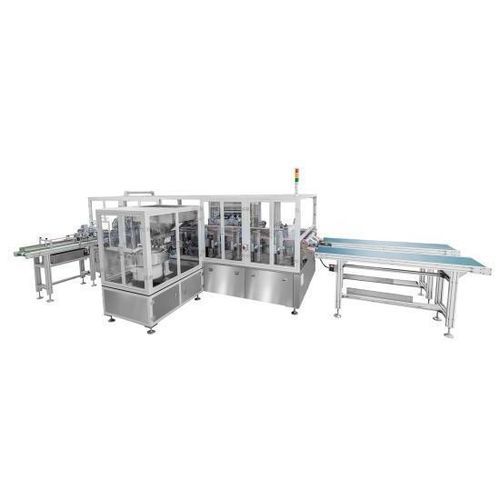

Máquina colocadora y selladora lineal GF-2700XB

enteramente automáticapara embalajesde líquidos

Introducción del producto
Máquina automática lineal de doble canal para inserción de boquilla y sellado térmico de bolsas, diseñada para montar y sellar térmicamente boquillas en bolsas de forma automática. Adecuada para boquillas de distintos diámetros, longitudes y modelos. Ampliamente utilizada en envasado de detergente en polvo o líquido, bebidas, aceites comestibles, bolsas de agua plegables para exterior, etc. Puede personalizarse para conexión a líneas de llenado.

Principio de funcionamiento
La cinta transportadora lleva las bolsas a la posición de agarre. El mecanismo de toma recoge la bolsa y la lleva a una plataforma de posicionamiento para ubicarlas con precisión. El mecanismo de colocación devuelve la bolsa a la cinta; tras el prensado por correa, la bolsa se conduce a la estación de corte de esquina, luego a la estación de apertura para inserción de la boquilla (rotación 90°), seguido del sellado térmico y el enfriamiento.

Parámetros técnicos

• Modelo: GF-2700XB
• Marca: GBPI
• Dimensiones del equipo: 5800 × 4100 × 1800 mm (L×A×H)
• Tipos de embalaje: bolsas stand-up, bolsas selladas a 3 lados, bolsas con fuelle, bolsas de forma especial (personalizadas)
• Material: capa interior del saco PE / PP; boquilla: PE, PP
• Rango de tamaño de la bolsa: longitud 150–350 mm; ancho 130–250 mm; longitud de sellado 60–120 mm
• Tamaños de boquilla compatibles: 8,5 mm (estándar), 10 mm, 14 mm, 16 mm, etc.
• Velocidad de operación: 80–90 pcs/min (doble canal); 40–45 pcs/min (canal único) — según material y tamaño
• Precisión de posicionamiento: ≤±0,5 mm
• Ángulo de sellado biselado: 45° ±5° (personalizable)
• Grupos de sellado: 6 (1 precalentamiento, 4 sellado térmico, 1 enfriamiento)
• Control de temperatura: 3 grupos (módulos de 8 canales), precisión ±0,1°C
• Rango de temperatura de calentamiento: ambiente–300°C
• Suministro eléctrico: 380V / 50Hz, 3 kW
• Fuente de aire: 0,6–0,8 MPa, 22 L/min
• Peso del equipo: 3500 kg

Características del producto

• Modo de doble canal para mayor rendimiento: alimentación de bolsas, corte de esquina, carga de boquilla y sellado térmico totalmente automáticos.
• Control PLC y ajuste inteligente de parámetros para cambios rápidos entre tipos de bolsas y boquillas.
• Módulos de control de temperatura y componentes neumáticos importados (SMC, Festo, AirTac) para operación estable.
• Diseño de calentamiento por etapas y enfriamiento final para un sellado consistente.
• Detección automática de fallos con alarma, paro, diagnóstico y visualización de la ubicación de la avería.
• Estructura compacta; componentes principales en aleación de aluminio y acero inoxidable conforme a requisitos de higiene alimentaria y farmacéutica.

Composición del sistema

• Diseño de doble canal: sistema de alimentación de bolsas, sistema de alimentación de boquillas, mecanismo de corte, sistema de sellado térmico, sistema de recogida y base de control.
• Alimentación de bolsas: mecanismo de separación, posicionamiento y transporte para manipulación individual.
• Alimentación de boquillas: plato vibratorio, alimentador vibratorio lineal y cargador rotativo de boquillas con control automático.
• Sellado térmico: múltiples cuchillas de sellado con control de temperatura independiente y ajuste autónomo.
• Recogida de bolsas: transporte a velocidad constante y disposición automática para inspección.
• Interfaz de usuario: visualiza en tiempo real velocidad de producción, conteo, rendimiento, fecha y temperatura.

Áreas de aplicación

• Bolsas stand-up para detergente
• Bolsas stand-up para condimentos
• Bolsas para bebidas
• Bolsas de agua plegables / para exterior
• Bolsas para aceites comestibles
• Bolsas con boquilla de forma especial
