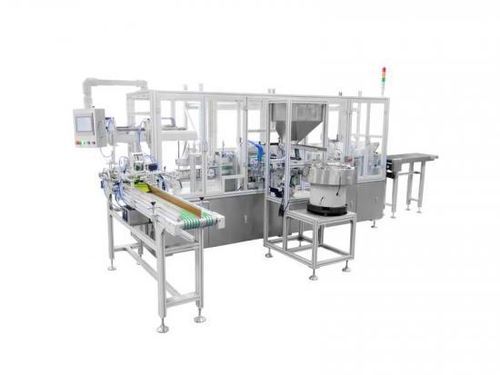

Selladora lineal GF-1700XB

enteramente automáticapara plaquita de cortepara bolsas con pico

Introducción del producto
Máquina diseñada para la inserción automática de tubos y el sellado térmico de bolsas con boquilla en ángulo y otros formatos de bolsas con pico. Soporta varios diámetros de pajita y formatos de bolsa, y puede personalizarse para conexión en línea con líneas de llenado.

Detalles del producto
Brand: GBPI
Item NO.: GF-1700XB
Pago: 100% TT por adelantado
Origen del producto: Guangzhou China
Puerto de embarque: Huangpu
Plazo de entrega: 20-30 días

Parámetros técnicos
Dimensiones totales: 5800mm×2100mm×1800mm (Largo×Ancho×Alto)
Tipo de sellado: Bolsas de pie, bolsas selladas en tres lados, bolsas con fuelle, bolsas de forma especial
Tipos de materiales: Bolsas: capa interior PE, capa interior PP; Pajitas: PE, PP
Especificaciones del producto: Longitud de la bolsa: 150–350 mm; Ancho: 130–250 mm; Longitud de sellado: 60–120 mm (personalizable); Tamaño de la pajita: 8,5 mm (estándar), 10 mm, 14 mm, 16 mm, etc.
Velocidad de trabajo: 40–45 piezas por minuto (dependiendo del material y tamaño de la bolsa)
Ángulo de soldadura biselada: 45° ±5° (otros ángulos personalizables)
Precisión de posicionamiento: ≤ ±0,5 mm
Herramientas de sellado: 6 conjuntos (1 precalentamiento, 4 sellado, 1 enfriamiento)
Temperatura de calentamiento: 0–300 °C
Alimentación eléctrica: 380V/50Hz, 9KW
Suministro de aire: 0,6–0,8MPa, 12L/min
Peso del equipo: 2200 kg

Campo de aplicación

• Bolsa con boquilla para gelatina
• Bolsa con boquilla para leche de soja
• Bolsa con boquilla para artículos de tocador
• Bolsa para puré
• Bolsa con boquilla de forma especial
• Bolsa plegable de hidratación/agua para exterior

Características del producto

• Modo de canal único con procesos totalmente automáticos: separación de bolsas, corte de esquina, carga de tubos y sellado térmico.
• Control PLC y ajustes inteligentes de parámetros para un cambio rápido entre tipos de bolsas y especificaciones de pajitas.
• Módulos de control de temperatura importados y componentes neumáticos (SMC, Festo, AirTAC) para funcionamiento estable.
• Calentamiento por etapas y enfriamiento final para garantizar sellos uniformes y de calidad.
• Detección automática de fallos con alarma, parada y visualización de diagnóstico para resolución rápida de problemas.
• Diseño compacto y eficiente en espacio con rendimiento estable.
• Componentes principales en aleación de aluminio y acero inoxidable, cumpliendo normas de higiene GMP para alimentación/farmacéutica.

Composición del sistema

• Sistema de alimentación de bolsas: incluye separación, posicionamiento y mecanismos de manipulación.
• Sistema de alimentación de tubos: placa vibratoria, alimentación vibratoria lineal y mecanismo rotativo de carga de tubos con detección automática y control de arranque/parada.
• Sistema de sellado térmico: 1 grupo de cuchillos de precalentamiento, 4 grupos de cuchillos de sellado, 1 grupo de cuchillos de enfriamiento (personalizable según especificaciones de pajitas).
• Sistema de recogida de bolsas: transporte uniforme, alineación automática de bolsas y posición reservada para máquina de codificación de fecha.
• Sistema de control: visualización en tiempo real del estado de trabajo incluyendo recuento de productos terminados, fecha, parámetros del servomotor, parámetros de cilindros y tiempo de sellado.

Especificaciones técnicas

• Dimensiones totales: 5800mm × 2100mm × 1800mm (L×A×H)
• Tipo de sellado: Vertical, 3 lados, con fuelle, forma especial
• Materiales: Bolsas (Interior PE / Interior PP), Pajitas (PE / PP)
• Rango de tamaño de bolsa: Longitud 150–350 mm; Ancho 130–250 mm; Longitud de sellado 60–120 mm (personalizable)
• Tamaños de pajitas: 8,5 mm (estándar), 10 mm, 14 mm, 16 mm, etc.
• Velocidad de trabajo: 40–45 pcs/min (dependiente del material y tamaño de la bolsa)
• Ángulo de sellado biselado: 45° ±5°
• Precisión de posición: ≤ ±0,5 mm
• Herramientas de sellado: 6 conjuntos (1 precalentamiento, 4 sellado, 1 enfriamiento)
• Rango de temperatura de calentamiento: 0–300 °C
• Alimentación: 380V/50Hz, 9KW
• Aire requerido: 0,6–0,8 MPa, 12 L/min
• Peso del equipo: 2200 kg
