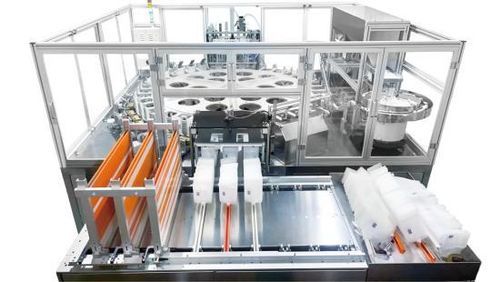

Selladora rotativa GF-3000Z

enteramente automáticapara alimentosde líquidos

Introducción del producto
La máquina automática rotativa de tres estaciones para sellado de boquilla está diseñada para la colocación automatizada y el sellado térmico de pajitas y bolsas con boquilla. Apta para diferentes diámetros de pajita y tamaños de bolsas con boquilla, se utiliza en envases de bebidas, gelatinas bebibles, condimentos y productos de cuidado personal. Puede personalizarse para integrarse con líneas de llenado.

Marca / Nº artículo

• Brand: GBPI
• Item NO.: GF-3000Z

Parámetros técnicos
Artículo: Especificaciones técnicas
Dimensiones totales: 3900 mm × 2900 mm × 2000 mm (L × A × H)
Tipo de sellado: Bolsas stand-up con boquilla, bolsas selladas en tres lados, bolsas con fuelle, bolsas con formas especiales (personalizables)
Especificaciones del producto: Tamaño de la bolsa: 80–180 mm (L), 70–120 mm (A); longitud de sellado: 60–120 mm
Tamaño de pajita: 8,5 mm (estándar), 10 mm, 14 mm, 16 mm, etc.
Velocidad de trabajo: 120 uds/min (varía según material y tamaño de bolsa)
Precisión de posicionamiento: ≤ ±0,5 mm
Herramientas de sellado térmico: 6 juegos en total (1 precalentamiento, 4 sellado térmico, 1 enfriamiento)
Módulo de control de temperatura: 2 juegos (módulos de 12 canales) precisión ±0,1°C
Rango de temperatura: Ambiente a 300°C
Alimentación eléctrica: 380V/50Hz, 15 kW
Suministro de aire: 0,6–0,8 MPa, 15 L/min
Peso del equipo: 3000 kg

Características del producto

• Alimentación automática de pajitas, alimentación de bolsas, sellado térmico y descarga; la vinculación de máquinas reduce la mano de obra (2–4 operarios para líneas enlazadas, 1 operario para unidad individual).
• Estructura rotativa de tres estaciones para ocupar poco espacio y operar de forma estable.
• Pantalla táctil LCD para configurar parámetros con facilidad, control preciso y funcionamiento continuo.
• Módulos de control de temperatura importados y componentes neumáticos SMC/Festo/Airtac con PLC Omron para un rendimiento fiable.
• Detección automática de fallos con alarma, parada, diagnóstico y visualización de la ubicación del fallo.
• Capaz de 120–135 uds/min según material y tamaño de la bolsa.
• Alimentación de bolsas en tres estaciones para aumentar la productividad; tamaño de bolsa ajustable (máx. 180 mm × 120 mm) o personalizable.
• Sistema de sellado por calentamiento y enfriamiento por etapas; cuchillas de sellado intercambiables para diferentes tipos de pajitas/boquillas.

Composición del sistema

• Incluye alimentación de pajitas, alimentación de bolsas, sellado térmico, recogida de producto, sistema de control central y base.
• Sistema de alimentación de pajitas: tolva, cuba vibratoria, guía y sensor fotoeléctrico para control automático.
• Sistema de alimentación de bolsas: ventosas neumáticas para entrega fiable de bolsas.
• Sistema de sellado térmico: plato giratorio grande con 6 juegos de cuchillas (1 precalentamiento, 4 sellado, 1 enfriamiento); bastidor de estaciones ajustable y cuchillas personalizables.
• Sistema de recogida: plataformas para producto terminado y rechazos; control fotoeléctrico y neumático para alineación automática de bordes.
• Panel de control: pantalla táctil para entrada de parámetros y estado en tiempo real (conteo, tiempo).

Áreas de aplicación

• Bolsas stand-up para detergente
• Bolsas stand-up para condimentos
• Bolsas para bebidas
• Bolsas de agua plegadas

Especificaciones técnicas

• Brand: GBPI
• Modelo / Item NO.: GF-3000Z
• Dimensiones totales: 3900 mm × 2900 mm × 2000 mm
• Tamaño de la bolsa: 80–180 mm (L) × 70–120 mm (A); longitud de sellado 60–120 mm
• Tamaños de pajita: 8,5 mm, 10 mm, 14 mm, 16 mm
• Velocidad de trabajo: 120 uds/min (dependiente de material y tamaño)
• Precisión de posicionamiento: ≤ ±0,5 mm
• Herramientas de sellado: 6 juegos (1 precalentamiento, 4 sellado, 1 enfriamiento)
• Control de temperatura: módulos de 12 canales (2 juegos) precisión ±0,1°C
• Rango de temperatura: Ambiente a 300°C
• Alimentación eléctrica: 380V/50Hz, 15 kW
• Suministro de aire: 0,6–0,8 MPa, 15 L/min
• Peso del equipo: 3000 kg
