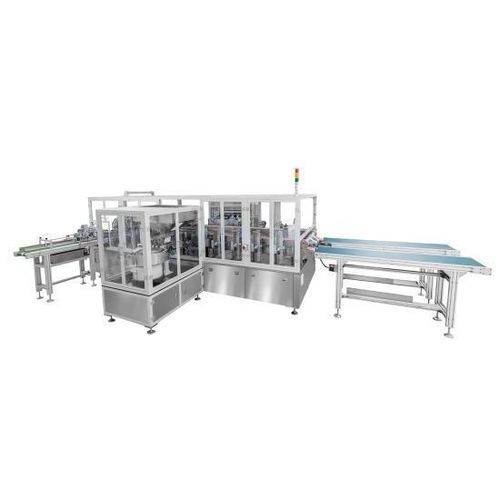

Selladora lineal GF-2700XB

enteramente automáticapara la industria del embalajecon sin fin

Introducción del producto
La GF-2700XB es una máquina totalmente automática de sellado oblicuo lineal de doble canal diseñada para la inserción automática de pajitas/tubos y el sellado oblicuo térmico de bolsas con pico y otros envases flexibles. Admite varios diámetros y longitudes de tubo y distintos formatos de bolsas, y puede integrarse en líneas de llenado para producción continua.

Parámetros técnicos
Dimensiones totales: 5800 × 4100 × 1800 mm (L × W × H). Tipos de sellado: bolsa de pie, bolsa sellada por tres lados, bolsa con fuelle, bolsa de forma especial (personalizable). Materiales: interior de la bolsa PE/PP; tubo PE/PP. Tamaño de bolsa: longitud 150–350 mm, ancho 130–250 mm. Longitud de sellado: 60–120 mm. Calibres de paja/tubo: 8,5 mm (estándar), 10 mm, 14 mm, 16 mm, etc. Velocidad de trabajo: 80–90 uds/min (doble canal); canal único 40–45 uds/min. Ángulo de sellado oblicuo: 45° ±5° (otros ángulos personalizables). Precisión de posicionamiento: ≤ ±0,5 mm. Grupos de cuchillas de sellado: 6 (1 precalentamiento, 4 sellado, 1 enfriamiento). Control de temperatura: 3 juegos (módulo de 8 canales), precisión ±0,1 °C. Rango de temperatura: 0–300 °C. Alimentación eléctrica: 380V/50Hz, 13 kW. Aire: 0,6–0,8 MPa, 22 L/min. Peso del equipo: 3500 kg.

Características del producto

• Configuración de doble canal que permite procesar simultáneamente en dos líneas para aumentar el rendimiento.
• Secuencia totalmente automática: separación de bolsas, corte oblicuo, alimentación de tubos y sellado térmico.
• Control PLC con parámetros configurables para cambios rápidos entre tipos de bolsas y tubos.
• Controladores de temperatura y componentes neumáticos importados (SMC, Festo, Airtac) para un control de proceso estable.
• Etapas de calentamiento y enfriamiento escalonadas que garantizan calidad constante de sellado.
• Detección automática de fallos con alarma, parada y visualización de diagnóstico.
• Principales componentes en aleación de aluminio y acero inoxidable que cumplen requisitos higiénicos alimentarios y farmacéuticos.

Composición del sistema

• Diseño de doble canal que incluye: sistema de alimentación de bolsas, sistema de alimentación de tubos, mecanismo de corte, sistema de sellado térmico, sistema de recogida de bolsas, sistema de control y bancada.
• Alimentación de bolsas: mecanismos de separación, posicionamiento y manipulación para transporte y corrección uno a uno.
• Alimentación de tubos: tolva vibratoria, alimentador vibratorio lineal y mecanismo rotativo de carga de tubos con detección automática y control arranque/parada.
• Sellado térmico: precalentamiento, sellado y enfriamiento; cinco cuchillas de sellado y una cuchilla de enfriamiento; control de temperatura independiente por conjunto; especificaciones de cuchillas personalizables.
• Recogida de bolsas: transporte a velocidad constante con disposición automática para inspección y manipulación.
• Interfaz de operación: visualización en tiempo real de velocidad de producción, cantidad producida, rendimiento por turno, fecha y temperatura.

Campos de aplicación

• Bolsas de pie para detergente
• Bolsas de pie para condimentos
• Bolsas con pico para zumos y bebidas
• Bolsas plegables de agua y otros formatos de bolsas con pico

Especificaciones técnicas

• Modelo: GF-2700XB
• Dimensiones totales: 5800 × 4100 × 1800 mm
• Velocidad de trabajo: 80–90 uds/min (doble canal)
• Grupos de sellado: 6 (1 precalentamiento, 4 sellado, 1 enfriamiento)
• Control de temperatura: 3 juegos, precisión ±0,1 °C, calentamiento 0–300 °C
• Potencia: 380V/50Hz, 13 kW
• Aire: 0,6–0,8 MPa, 22 L/min
• Peso del equipo: 3500 kg
