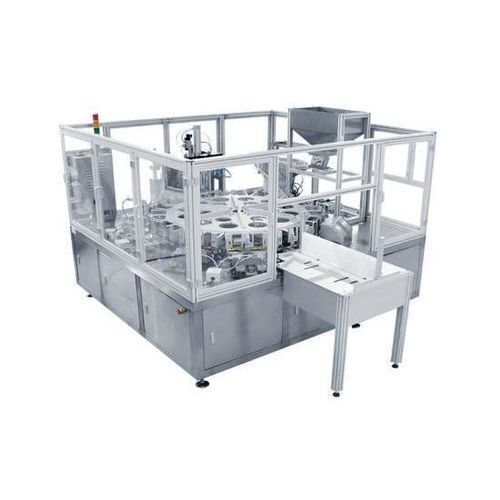

Máquina colocadora y selladora rotativa GF-2200Z

enteramente automáticapara máquina de embalajepara plaquita de corte

Descripción del producto
El GF-2200Z es una máquina automática de inserción y sellado de boquillas. Las boquillas se alimentan mediante tolva, bandeja vibratoria y conductos hasta el soporte de boquillas, giran sobre la mesa giratoria hasta la estación de la bolsa, donde las bolsas se colocan en la sujeción del boquilla y se transportan juntas a la estación de sellado térmico. Las cuchillas de sellado frontal y trasera realizan el sellado; las bolsas terminadas se empujan al área de productos terminados y los residuos se expulsan automáticamente en el puerto de rechazo.

Datos clave del producto

• Brand: GBPI
• Model: GF-2200Z
• Payment: 100% TT In Advance
• Product Origin: Guangzhou, China
• Shipping Port: Huangpu
• Lead Time: 20–30 days

Especificaciones técnicas
Dimensiones totales: 2400 x 2200 x 2000 mm (L x W x H)
Tipos de embalaje: Bolsas de pie, bolsas selladas 3 lados, bolsas con fuelle, bolsas de forma especial
Tipos de material: Bolsas capa interior PE/PP; Tubos PE/PP
Rango de tamaño de bolsa: Longitud 80–190 mm; Ancho 70–120 mm
Longitud de sellado: 60–120 mm
Tamaños de pajita/boquilla: 8.5 mm, 10 mm, 14 mm, 16 mm, etc.
Velocidad de trabajo: 80–90 ud/min
Precisión de posicionamiento: ≤0.5 mm
Herramientas de sellado: 6 grupos (1 precalentamiento, 4 sellado, 1 enfriamiento)
Módulos de control de temperatura: 18 grupos, precisión ±0.1°C
Rango de temperatura: 0–300°C
Alimentación eléctrica: 380V/50Hz, 11KW
Suministro de aire: 0.6–0.8 MPa, 2000 L/H
Peso del equipo: 2100 Kg

Campo de aplicación

• Bolsas con boquilla para gelatina
• Bolsas con boquilla para bebida de soja
• Bolsas con boquilla para artículos de tocador
• Bolsas para puré
• Bolsas con boquilla de forma especial
• Bolsas de hidratación plegables para exterior

Sistema avanzado

• Alimentación de boquillas compuesta por tolvas, disco vibratorio y carriles guía; sensores fotoeléctricos controlan la carga.
• Entrega de bolsas mediante ventosa neumática; los sistemas de entrega y sellado cuentan con doble posición para duplicar la eficiencia.
• Sistema de sellado térmico con gran mesa giratoria, cuchillas de sellado y estaciones de trabajo ajustables; 6 juegos de cuchillas (1 precalentamiento, 4 sellado, 1 enfriamiento).
• Estaciones ajustables para diferentes tamaños de bolsa; cuchillas intercambiables para distintos tipos de boquilla.
• Cada cuchilla de sellado tiene un controlador de temperatura independiente para funcionamiento y ajuste independiente.
• Sistema de recogida compuesto por mesa de productos terminados y mesa de recuperación de residuos; sensores fotoeléctricos y control neumático permiten operación automática.
• Panel de control táctil para ajuste de parámetros y estado en tiempo real (cantidad, tiempo, tasas de éxito/fallo).
• Otras partes: controladores de temperatura, manómetros y botones de parada de emergencia; base diseñada para fácil desmontaje, transporte y montaje.

Características del producto

• Funcionamiento totalmente automático; un operario puede manejar la máquina cargando periódicamente boquillas y bolsas.
• La estructura de disco reduce la ocupación de espacio.
• Componentes en aluminio y acero inoxidable para cumplir requisitos higiénicos de la industria alimentaria y farmacéutica.
• Funcionamiento estable con control preciso para largas jornadas continuas.
• Módulos de control de temperatura importados, componentes neumáticos SMC y PLC Omron para garantizar calidad y rendimiento.
• Detección automática de fallos con alarmas, paro automático y visualización de localización de fallos.

Producción de la máquina / Muestras de trabajo
El GF-2200Z es un sistema totalmente automático compuesto por el sistema de sellado térmico, sistema de alimentación de boquillas, sistema de alimentación de bolsas, sistema de salida y sistema de control central montados sobre un bastidor único. Todos los subsistemas están equipados con sensores y relés para operar de forma coordinada y garantizar una producción de empaques eficiente y de calidad.

Especificaciones

• Brand: GBPI
• Model: GF-2200Z
• Dimensiones totales: 2400 x 2200 x 2000 mm
• Tipos de embalaje: Bolsas de pie, bolsas 3 lados, bolsas con fuelle, bolsas de forma especial
• Tipos de material: Bolsas capa interna PE/PP; Tubos PE/PP
• Rango de tamaño de bolsa: Longitud 80–190 mm; Ancho 70–120 mm
• Longitud de sellado: 60–120 mm
• Tamaños boquilla: 8.5 mm, 10 mm, 14 mm, 16 mm
• Velocidad de trabajo: 80–90 ud/min
• Precisión de posicionamiento: ≤0.5 mm
• Control de temperatura: 18 grupos, precisión ±0.1°C
• Alimentación: 380V/50Hz, 11KW
• Aire: 0.6–0.8 MPa, 2000 L/H
• Peso del equipo: 2100 Kg
• Lead Time: 20–30 days
