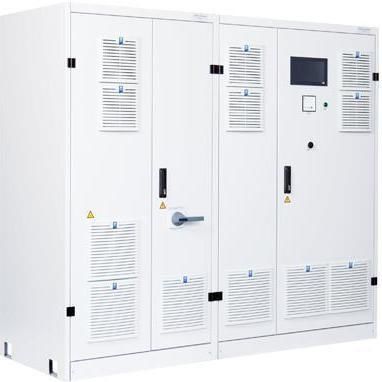

Alimentación eléctrica de tipo armario I-TS-3840

DCtrifásicaIP54

Descripción general
El I-TS-3840 es una fuente/absorbedor CC bidireccional de un solo canal diseñada para ensayos de alta dinámica en sectores automotriz, de hidrógeno y de laboratorio. La unidad se basa en configuraciones estandarizadas con opciones seleccionables, por lo que no se requiere ingeniería adicional tras la realización del pedido.

Concepto del producto
Sistema de alimentación CC de alta dinámica con transición continua y sin interrupciones entre operación como fuente y como absorbedor. Apto para ensayos de baterías, emulación de baterías y aplicaciones de carga que requieren respuesta de corriente rápida y control preciso.

Características estándar

• Configuración de un solo canal I-TS-3840 con amplio equipamiento de fábrica
• Interruptor principal (seccionador con fusibles en la entrada AC; bloqueable en posición de apagado)
• Control de seguridad al nivel de rendimiento d (PLd) según ISO 13849-1 / EN 60204-1
• Pantalla táctil y voltímetro analógico en la puerta del armario
• Funciones conmutables de tester / simulador
• Contactores CC con capacidad aumentada de corriente a corto plazo
• Bornes dedicados para medición de tensión CC (precisión 0,1 % con líneas de detección)
• Bornes externos para parada de emergencia y paro
• Modbus TCP/IP, bus CAN (100 Hz, archivo dbc), VNC vía Ethernet

Aplicaciones típicas

• Ensayos de carga y descarga de baterías
• Simulación / emulación de baterías
• Carga para pilas de combustible
• Fuente de prueba para contactores, fusibles e interruptores automáticos
• Pruebas de motores CC y trenes de transmisión
• Pruebas de estaciones de carga

Datos técnicos (resumen)

• Modelo: I-TS-3840 (un canal)
• Red AC: 380V 3/PE ±10% o 400V 3/PE ±10%; 50/60 Hz ±5%
• Medición: ADC de 16 bits para tensión y corriente
• Precisión de control: 0,1 % FS (tensión / corriente)
• Ondulación residual: ≤ 0,1 % rms FS (tensión / corriente)
• Tolerancia dinámica de tensión: probador de baterías 3 % FS / emulador de baterías 1 % FS (0–100 % INom en 3 ms)
• Clasificación de cortocircuito: a prueba de cortocircuito hasta 3 kA / 8 kA / 15 kA según la versión
• Refrigeración: aire (IP20) o agua (IP54)
• Interfaces: Modbus TCP/IP, bus CAN (100 Hz, archivo dbc), VNC vía Ethernet
• Normas: EN ISO 13849-1/2, EN 60204-1, serie EN 61000, EN 61800-3

Tipos disponibles (ejemplos)

• I-TS-3840-1500-260-800: 10–1500 V; 260 kW; ±800 A; tiempo de subida de corriente < 1,4 ms; resistencia interna -19 mΩ – 1875 mΩ
• I-TS-3840-1500-400-800: 10–1500 V; 400 kW; ±800 A; tiempo de subida < 1,4 ms; resistencia interna -19 mΩ – 1875 mΩ
• I-TS-3840-1200-320-1200: 10–1200 V; 320 kW; ±1200 A; tiempo de subida < 1,0 ms; resistencia interna -10 mΩ – 1000 mΩ
• I-TS-3840-1200-650-1200: 10–1200 V; 650 kW; ±1200 A; tiempo de subida < 1,0 ms; resistencia interna -10 mΩ – 1000 mΩ

Medio ambiente, refrigeración y normas
Clases de almacenamiento, transporte y operación según la serie EN 60721. Temperatura de operación típica +5 a +40 °C (otras indicadas para transporte/almacenamiento). Opciones de refrigeración: aire (IP20) o agua (IP54). Normas de seguridad y EMC indicadas anteriormente.

Notas
Sujeto a cambios técnicos.

Especificaciones técnicas

• Modelo: I-TS-3840 (fuente/absorbedor CC de un canal)
• Suministro AC: 380V / 400V 3/PE ±10%; 50/60 Hz ±5%
• Resolución ADC: 16 bits (tensión / corriente)
• Precisión de control: 0,1 % FS
• Ondulación residual: ≤ 0,1 % rms FS
• Interfaces: Modbus TCP/IP, bus CAN, VNC
• Usos típicos: ensayo/ emulación de baterías, carga de pilas de combustible, pruebas de motores CC/tren motriz, pruebas de estaciones de carga
