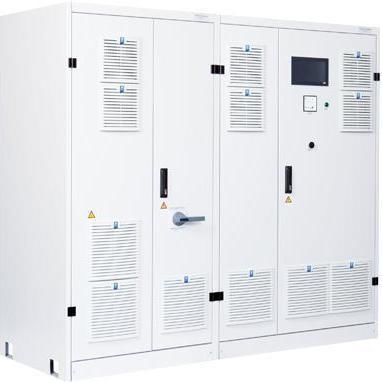

Alimentación eléctrica de tipo armario I-TS-3870-ol

DCde salida simpletrifásica

Descripción del producto
I-TS-3870-ol es un sistema monocanal bidireccional de alta dinámica para pruebas y simulación de baterías, pilas de combustible y trenes de potencia. Una salida hasta 1500 V y 1200 A. Potencia en operación individual hasta 650 kW; operación en paralelo hasta 2,6 MW. Los valores reales dependen de la configuración.

Capacidad de sobrecarga
La versión con capacidad de sobrecarga permite sobrecargas temporales en la salida DC: hasta +50 % de la carga nominal durante un máximo de 60 s. El tiempo de regeneración a ≤ carga nominal es 5 × tiempo de sobrecarga. Los límites técnicos del convertidor DC en tensión y corriente permanecen sin cambios.

Características estándar

• Tensión de entrada: 380 / 400 / 440 / 480 / 690 V ±10 %, 3 fases, PE; 50 / 60 Hz
• Conexiones sense para medición/regulación de tensión
• Medición de tensión y corriente DC: ADC 16 bits, precisión 0,1 % FS
• Versiones tester/emulador de batería disponibles
• Clase de protección IP20 (IP54 con refrigeración por agua)
• Diseño de baja emisión sonora, refrigeración por aire (agua opcional)

Funciones de seguridad

• Interruptor principal bloqueable como desconector
• Control de seguridad Performance Level d (EN 60204-1 / ISO 13849-1)
• Botón de parada y voltímetro con indicador en la puerta del armario
• Contactores redundantes en la salida DC
• Bornes para parada de emergencia externa y parada externa
• Aislamiento galvánico de la salida DC respecto a la red AC

Interfaces

• Pantalla táctil de 10 pulgadas
• Modbus/TCP
• CAN
• VNC

Opciones (extracto)

• Actualización a Performance Level e
• Versión de emulación de batería con adaptaciones HW/SW para mayor estabilidad de tensión
• Diodo protector conmutable en la salida DC (modo sink solamente)
• Supervisión de aislamiento para la separación galvánica
• Funcionamiento en paralelo (master-slave) para aumentar potencia disponible
• Interfaces opcionales: CAN alta velocidad (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, analógico, LabVIEW, Matlab/Simulink
• Contactores DC de mayor capacidad
• Variantes de armario especiales, ruedas, recubrimientos, etiquetado personalizado
• Protección NA con analizador de red para sistemas generadores
• Refrigeración por agua y mejora a IP54 para reducción de calor/ruido

Aplicaciones típicas

• Ensayos de baterías (carga/descarga)
• Simulación / emulación de baterías
• Carga para pilas de combustible
• Alimentación de prueba para contactores, fusibles y interruptores
• Pruebas de motores DC y trenes de potencia
• Pruebas de estaciones de carga (EVSE)
• Suministro eléctrico para mantenimiento de trenes

Datos técnicos (extracto)
Red AC: 380 / 400 / 440 / 480 / 690 V ±10 %, 3 fases, PE; 50 / 60 Hz ±5 %. Resolución de medida: tensión 16 bits ADC; corriente 16 bits ADC. Precisión de control: 0,1 % FS. Ondulación residual: ≤ 0,1 % eff. FS. Tolerancia dinámica de tensión (0–100 % IN en 3 ms): tester batería < 3 % FS; emulador batería < 1 % FS. Ejemplos de capacidad ante cortocircuito: hasta 600 A: Icw 3 kA; 1000 A: Icw 8 kA; 1200 A: Icw 15 kA. Condiciones ambientales y normas: EN 60721, EN ISO 13849, EN 60204-1, normas EMC EN 61000.

Tipos disponibles (ejemplos)
I-TS-3870-600-ol — DC máx. 600 V; pasos de potencia: 60, 100, 160, 250, 320, 400 kW; corrientes ±200 / ±600 / ±1000 A según configuración. I-TS-3870-800-ol — DC máx. 800 V; pasos: 100, 160, 250, 320, 400 kW; corrientes ±200 / ±600 / ±1000 A según config. I-TS-3870-1000-ol — DC máx. 1000 V; pasos: 60, 100, 160, 250, 320, 400, 500 kW; corrientes ±200 / ±600 / ±1000 / ±1200 A según config.

Características / especificaciones

• Modelo: I-TS-3870-ol (monocanal, capaz de sobrecarga)
• Tensión máx.: hasta 1500 V (según configuración)
• Corriente máx.: hasta 1200 A (según configuración)
• Potencia máx. (single): hasta 650 kW; paralelo hasta 2,6 MW
• Sobre carga: +50 % máx. 60 s; tiempo de regeneración = 5× tiempo de sobrecarga
• Alimentación: 3~ 380–690 V ±10 %, 50/60 Hz
• Medición/control: ADC 16 bits; precisión 0,1 % FS
• Ondulación residual: ≤ 0,1 % eff. FS
• Refrigeración: aire forzado estándar; agua forzada opcional (IP54)
• Interfaces: pantalla táctil 10", Modbus/TCP, CAN, VNC; opciones disponibles
• Normas: EN ISO 13849, EN 60204-1, EN 61000 series
