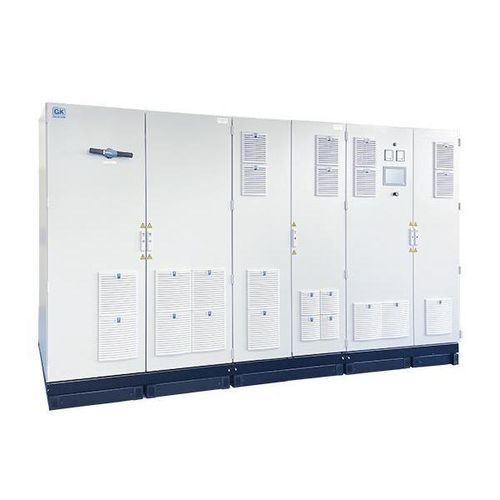

Alimentación eléctrica de tipo armario MI-TS-3871

DCde dos salidastrifásica

Descripción general
El MI-TS-3871 es un sistema CC bidireccional multicanal, de alta dinámica, para ensayos y simulaciones de ahorro energético. Ofrece transición continua y sin interrupciones entre modos fuente y sink, con 2 o 4 salidas configurables y valores por salida hasta 1500 V y 1200 A según la configuración.

Información general

• Tensión de entrada: 380 / 400 / 440 / 480 / 690 V ±10 %, 3 fases, 50 / 60 Hz
• Conexiones sense para medida y regulación de tensión
• Medición CC de tensión y corriente con precisión 0,1 % de escala completa (ADC 16 bits)
• Versiones para prueba/emulación de baterías disponibles
• Clase de protección estándar IP20; opciones IP21/IP23; opción de refrigeración por agua para IP54
• Diseño reducido en ruido (elementos antivibración, control de ventiladores)
• Refrigeración por aire estándar; operación en paralelo de salidas para aumentar corriente

Características de seguridad

• Interruptor principal bloqueable que actúa como interruptor de carga
• Control de seguridad conforme a Performance Level d (EN 60204-1 / ISO 13849-1); opción para PL e
• Interruptor de parada y voltímetro con indicador en la puerta del armario
• Contactores de salida CC redundantes
• Bornes para parada de emergencia externa y parada
• Salida CC con posibilidad de aislamiento galvánico respecto a la red AC

Interfaces

• Pantalla táctil de 10 pulgadas
• Modbus/TCP, CAN, VNC
• Opciones: CAN de alta velocidad (1 kHz), EtherCAT, ProfiBus, ProfiNet, SCPI, E/S analógicas
• Integraciones software: LabVIEW, Matlab/Simulink

Opciones (extracto)

• Mejora a Performance Level e (opción de seguridad)
• Versión de emulación de baterías con estabilidad de tensión mejorada (adaptación HW/SW)
• Diodo protector conmutado en la salida CC para protección en modo sink-only
• Monitorización de aislamiento para supervisión del aislamiento galvánico
• Contactores de salida CC de mayor rendimiento (capacidad de corriente aumentada)
• Interruptor de puerta, dispositivo de cierre de puerta, cilindro de cierre especial
• Armarios de control Rittal, personalizaciones, refrigeración por agua y subida a IP54

Aplicaciones típicas

• Pruebas de carga/descarga de baterías y emulación de baterías
• Simulación/emulación de baterías
• Carga para pilas de combustible
• Suministro de prueba para contactores, fusibles y disyuntores
• Pruebas de motores CC (tren de transmisión)
• Prueba de puntos de carga
• Suministro eléctrico para mantenimiento de trenes y bancos de ensayo industriales

Datos técnicos (seleccionados)

• Tensión/frecuencia de red: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE, 50 / 60 Hz ±5 %
• Precisión de medida: ADC 16 bits; medición CC de tensión/corriente 0,1 % FS
• Precisión de control: Tensión 0,1 % FS; Corriente 0,1 % FS
• Ripple residual: Tensión ≤ 0,1 % rms FS; Corriente ≤ 0,1 % rms FS
• Tolerancia dinámica (0–100 % In en 3 ms): tester batería < 3 % FS; emulador batería < 1 % FS
• Capacidad contra cortocircuito: hasta Icw 15 kA según la clasificación del sistema

Medio ambiente / seguridad / EMC (seleccionados)

• Condiciones admisibles (almacenamiento/transporte/operación): categorías 1K21 / 1M11, 2K12 / 2M4, 3K22 / 3M11 con rangos de temperatura especificados
• Refrigeración: aire forzado (IP20, IP21, IP23) o agua forzada (IP54)
• Normas de seguridad: EN ISO 13849-1 / EN ISO 13849-2 / EN 60204-1
• Normas EMC: EN 61000-2-4 Clase 3, EN 61000-6-2, EN 61000-6-4, EN 61800-3 Cat.C2 (A1)

Tipos disponibles (visión general)

• MI-TS-3871-300 — DC máx. 300 V — Potencia: 60, 120, 160 kW — Corriente: ±200 / ±600 / ±1000 A
• MI-TS-3871-600 — DC máx. 600 V — Potencia: 60, 100, 160, 250, 320, 400, 500 kW — Corriente: ±200 / ±600 / ±1000 A
• MI-TS-3871-800 — DC máx. 800 V — Potencia: 100, 160, 250, 320, 400, 500 kW — Corriente: ±200 / ±600 / ±1000 A
• MI-TS-3871-1000 — DC máx. 1000 V — Potencia: 60, 100, 160, 250, 320, 400, 500, 650 kW — Corriente: ±200 / ±600 / ±1000 / ±1200 A
• MI-TS-3871-1200 — DC máx. 1200 V — Potencia: 320, 650 kW — Corriente: ±600 / ±1200 A
• MI-TS-3871-1500 — DC máx. 1500 V — Potencia: 400 kW — Corriente: ±800 A

Especificaciones técnicas (seleccionadas)

• Modelo: MI-TS-3871 — familia: MI-TS multi-channel infeed test system
• Salidas: 2 o 4 salidas configurables; salidas paralelizables para aumentar corriente
• Clasificación por salida: hasta 1500 V y hasta 1200 A (según tipo)
• Entrada: 3~ AC 380–690 V ±10 %, 50/60 Hz ±5 %
• Precisión de medida/control y ripple como se indica; capacidad de cortocircuito hasta Icw 15 kA según la configuración
• Pantalla/control: pantalla táctil 10"; Modbus/TCP, CAN, VNC; múltiples interfaces opcionales e integraciones de software
