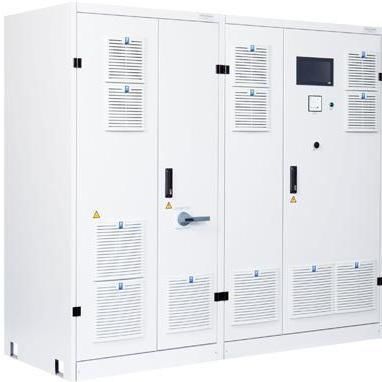

Alimentación eléctrica de tipo armario I-TS-3842

DCtrifásicaIP54

Descripción general del producto El I-TS-3842 es una fuente / sumidero de CC de un solo canal (parte de los sistemas de prueba de alto rendimiento I-TS). Se trata de una fuente de alimentación de CC bidireccional de alta dinámica con transición continua y sin fisuras de funcionamiento de fuente a sumidero, dirigida a pruebas de paquetes de baterías / pilas de combustible / e-Powertrain, usos de laboratorio y aplicaciones industriales. El sistema se puede complementar con opciones seleccionadas y se entrega con una configuración estándar lista para usar. Características principales

• Sistema monocanal (I-TS-3842)
• Precisión de medición (estándar): Tensión 0,03 % fs / 16 bit; Corriente 0,05 % fs / 16 bit
• Precisión de control: Tensión 0,1 % fs; Corriente 0,1 % fs; Potencia 0,2 % fs (potencia DCW máx.)
• Para diseños ≥ 1000 V DC: tiempo de subida de tensión 250 V / ms (algunas variantes 100 V / ms)
• Funcionamiento bidireccional de alta dinámica con transición continua entre fuente y sumidero

Equipamiento de seguridad (extracto estándar)

• Capaz de soportar una sobrecarga durante 30 segundos cada 10 minutos
• Interruptor principal (interruptor-seccionador con fusibles en la conexión de CA; bloqueable durante las exposiciones)
• Control de seguridad para el nivel de rendimiento d (PLd) según ISO 13849-1 / EN 60204-1
• Pantalla con funcionamiento táctil
• Voltímetro analógico en la puerta del armario
• Conexiones de terminales para medición de tensión continua (precisión 0.03% con cables sensores)
• Terminales de conexión para "parada de emergencia" y "parada" externas
• Interfaces: Modbus TCP-IP; bus CAN ("100 Hz" con archivo dbc); VNC a través de Ethernet

Aplicaciones típicas

• Pruebas de baterías (pruebas de carga y descarga de baterías)
• Simulación de baterías / emulación de baterías
• Carga para pilas de combustible
• Pruebas de alimentación para contactores, fusibles y disyuntores
• Pruebas de motores de corriente continua (tren de accionamiento)
• Pruebas de columnas de carga

Datos técnicos (filas seleccionadas) Tensión de red CA / Frecuencia de red CA: 400 V 3/PE ± 10 %; 50 Hz ± 5 %; 60 Hz ± 5 % Precisión de medición: Tensión: 0,03 % fs / 16 Bit; Corriente: 0,05 % fs / 16 Bit Precisión de control: Tensión: 0,1 % fs; Corriente: 0,1 % fs; Potencia: 0,2 % fs (potencia máx. DCW) Ondulación residual: Tensión ≤ 0,1 % ef. fs; Corriente ≤ 0,1 % ef. fs Tolerancia de tensión dinámica (0-100 % INom en 3 ms): Comprobador de baterías < 3 % fs; Emulador de baterías < 1 % fs Rendimiento en cortocircuito: Anlagen hasta 600 A: Icw: 3 kA; Anlagen con 800 A y 1000 A: Icw: 8 kA; Anlagen con 1200 A: Icw: 15 kA Condiciones ambientales, refrigeración y normas (seleccionadas) Condiciones ambientales admisibles (almacenamiento / transporte / funcionamiento): 1K21 / 1M11 +5 a +40 °C; 2K12 / 2M4 -45 a +70 °C; 3K22 / 3M11 +5 a +40 °C Métodos de refrigeración: refrigeración por aire (IP20) o refrigeración por agua (IP54) Seguridad de las máquinas - partes de los sistemas de control relativas a la seguridad: EN ISO 13849-1; EN ISO 13849-2 Seguridad de las máquinas (general): EN 60204-1 (excepciones indicadas en los datos técnicos) Normas CEM: EN 61000-2-4 clase 3; EN 61000-6-2; EN 61000-6-4 / EN 55011 (Tab. 2); EN 61800-3 Kat.C2 (A1) Tipos disponibles (ejemplos) Configuraciones disponibles (tipo / potencia nominal / tensión / corriente): I-TS-3842-300-60-600: 60 kW / 300 V / 600 A (máx. 120 kW durante 30 s) I-TS-3842-1000-250-1000: 250 kW / 1000 V / 1000 A (máx. 400 kW durante 30 s) I-TS-3842-1200-320-1200: 320 kW / 1200 V / 1200 A (máx. 420 kW durante 30 s) I-TS-3842-1200-550-1200: 550 kW / 1200 V / 1200 A (máx. 660 kW durante 30 s) I-TS-3842-1500-250-800: 250 kW / 1500 V / 800 A (máx. 400 kW durante 30 s) Tiempos de subida de tensión indicados por tipo: 100 V / ms (algunas variantes) o 250 V / ms (para diseños ≥ 1000 V CC) Tamaños típicos de armario por tipo: por ejemplo, 2200 x 800 x 2200 mm (2 armarios) hasta 2200 x 800 x 3800 mm (3 armarios) o bajo pedido Características / especificaciones técnicas

• Tipo: I-TS-3842 (fuente/sumidero DC monocanal)
• Precisión de medida: Tensión 0,03 % fs / 16 bit; Corriente 0,05 % fs / 16 bit
• Precisión de control: Tensión 0,1 % fs; Corriente 0,1 % fs; Potencia 0,2 % fs (máx. DCW)
• Rizado residual: Tensión ≤ 0,1 % ef. fs; Corriente ≤ 0,1 % ef. fs
• Tiempo de subida de tensión: hasta 250 V / ms para diseños ≥ 1000 V CC (algunos tipos 100 V / ms)
• Capacidad de sobrecarga: por ej. doble potencia durante 30 s cada 10 minutos (depende del tipo)
• Capacidad de cortocircuito: hasta Icw 3 kA (sistemas ≤600 A), 8 kA (sistemas 800/1000 A), 15 kA (sistemas 1200 A)
• Requisito de red de CA: 400 V 3/PE ±10 %, 50/60 Hz ±5 %
• Refrigeración: refrigeración por aire (IP20) o refrigeración por agua (IP54)
• Normas: EN ISO 13849-1/2, EN 60204-1, CEM: serie EN 61000 / EN 55011 / EN 61800-3
• Interfaces: Modbus TCP-IP, bus CAN, VNC vía Ethernet
• Aplicaciones típicas: pruebas de baterías, emulación de baterías, carga de pilas de combustible, pruebas de motores de CC, pruebas de estaciones de carga
