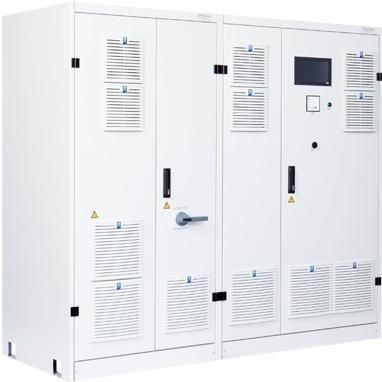

Alimentación eléctrica de tipo armario I-TS-3870

DCde salida simpleIP54

Descripción general
El I-TS-3870 es un sistema CC monocanal, bidireccional y de alta dinámica para ensayo y simulación de baterías, pilas de combustible y trenes de potencia eléctricos. Salida única hasta 1500 V y hasta 1200 A; potencia máxima en operación simple hasta 650 kW y hasta 2,6 MW en operación en paralelo. Transición continua y sin interrupciones entre modos fuente y sumidero, idóneo para automoción, hidrógeno, laboratorios y ensayos industriales de electrónica de potencia.

Características estándar

• Información general: entrada AC trifásica 380/400/440/480/690 V ±10 %, 50/60 Hz; conexiones sense para medida/regulación de tensión; clase de protección IP20 (niveles IP superiores opcionales); refrigeración por aire estándar; diseño antivibración y control de ventiladores para reducir el ruido.
• Medición de tensión y corriente CC con ADC de 16 bits y precisión de control 0,1 % escala completa.
• Configuraciones disponibles: probador de baterías y emulador de baterías (variantes hardware/software según requisitos de rendimiento y estabilidad).

Características de seguridad

• Interruptor principal bloqueable que actúa como interruptor de corte de carga.
• Control de seguridad hasta Nivel de Rendimiento d según EN 60204-1 / ISO 13849-1 (opción de elevar a PL e).
• Botón de parada en la puerta del armario y voltímetro/indicador en la puerta.
• Contactores de salida CC redundantes y bornes para parada de emergencia externa.
• Salida CC galvanicamente aislada de la red AC (monitorización de aislamiento opcional).

Interfaces

• Pantalla táctil de 10 pulgadas.
• Modbus/TCP, CAN y VNC estándar.
• Interfaces opcionales de alta velocidad e industriales: CAN 1 kHz, SCPI, EtherCAT, ProfiBus, ProfiNet, E/S analógicas, compatibilidad LabVIEW y Matlab/Simulink.

Opciones (extracto)

• Actualización del nivel de rendimiento a PL e.
• Versión de emulación de batería con mayor capacidad de salida y mayor estabilidad de tensión.
• Diodo protector conmutador en la salida CC para protección en modo solo sumidero.
• Monitorización de aislamiento para la salida CC galvanizada.
• Operación en paralelo (master/slave) para escalar potencia hasta 2,6 MW.
• Contactores DC mejorados, opciones de armario personalizadas (cerraduras, ruedas, enchufes, recubrimientos), interruptores de puerta.
• Protección NA con analizador de red y opción de refrigeración por agua para alcanzar IP54.

Aplicaciones típicas

• Ensayos de baterías: ciclos de carga/descarga y pruebas de durabilidad.
• Simulación y emulación de baterías para desarrollo de BMS y cargadores.
• Simulación de carga para pilas de combustible.
• Suministro de prueba para contactores, fusibles y disyuntores.
• Ensayos de motores CC y trenes de transmisión.
• Suministro de energía para mantenimiento de estaciones de carga y material ferroviario.

Datos técnicos (extracto)
Tensión red / frecuencia: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE, 50 / 60 Hz ±5 %
Precisión de medida: Tensión y Corriente ADC 16 bits
Precisión de control: Tensión 0,1 % fs / Corriente 0,1 % fs
Ondulación residual: Tensión ≤ 0,1 % rms fs / Corriente ≤ 0,1 % rms fs
Tolerancia dinámica de tensión (0–100 % INom en 3 ms): Probador batería 3 % fs; Emulador batería 1 % fs
Capacidad cortocircuito: hasta 600 A Icw 3 kA; 1000 A Icw 8 kA; 1200 A Icw 15 kA
Condiciones ambientales (almacenamiento/transporte/operación): Almacenamiento 1K21/1M11 +5 a +40 °C; Transporte 2K12/2M4 -45 a +70 °C; Operación 3K22/3M11 +5 a +40 °C
Refrigeración: aire forzado estándar (IP20/IP21/IP23) // opción refrigeración por agua (IP54)
Normas de seguridad: EN ISO 13849-1/-2, EN 60204-1
Normas EMC: EN 61000-2-4 Clase 3, EN 61000-6-2, EN 61000-6-4 / EN 55011, EN 61800-3 Cat.C2 (A1)

Variantes disponibles (extracto)
I-TS-3870-80 / 80 V / 35 kW / ±1000 A (dependiendo de la aplicación) | I-TS-3870-120 / 120 V / 50 kW / ±1000 A | I-TS-3870-300 / 300 V / 60 / 120 / 160 kW / opciones ±200, ±600, ±1000 A | I-TS-3870-600 / 600 V / 60–500 kW / opciones ±200–±1200 A | I-TS-3870-800 / 800 V / 320, 650 kW / opciones ±600, ±1200 A | I-TS-3870-1000 / 1000 V / 400 kW / ±800 A (ejemplos)

Especificaciones técnicas

• Denominación: I-TS-3870 sistema CC monocanal fuente/sumidero.
• Tensión máxima de salida: hasta 1500 V según configuración.
• Corriente máxima de salida: hasta 1200 A según configuración.
• Potencia máxima en operación simple: hasta 650 kW; en paralelo hasta 2,6 MW.
• Alimentación: AC trifásica según valores indicados.
• Medición y control: ADC 16 bits, precisión de control 0,1 % fs.
• Refrigeración y protección: aire forzado estándar; refrigeración por agua y niveles IP superiores opcionales.
• Interfaces y opciones: pantalla táctil, Modbus/TCP, CAN, VNC; EtherCAT, ProfiNet, SCPI, etc.
