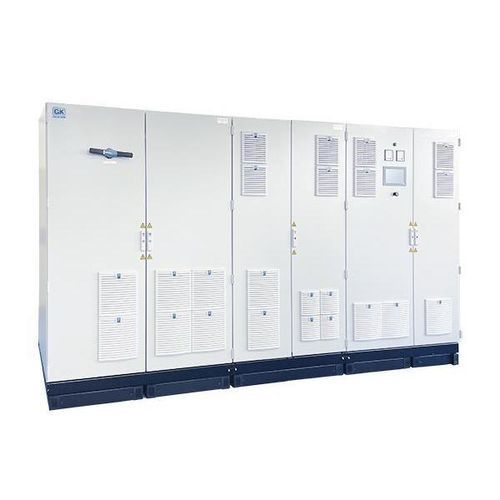

Alimentación eléctrica de tipo armario MI-TS-3871-ol

DCde múltiples salidasIP54

Descripción general
El MI-TS-3871-ol es un sistema multicanal diseñado para pruebas de almacenamiento energético y emulación de baterías. Es una fuente/sumidero CC bidireccional con transición continua entre modos y una etapa de salida con capacidad de sobrecarga.

Resumen del producto
El MI-TS-3871-ol admite dos o cuatro canales de salida (según configuración) y proporciona alta dinámica para ciclos de carga/descarga, emulación de baterías y pruebas HIL. La capacidad de sobrecarga a corto plazo permite hasta +50 % de la corriente nominal durante un máximo de 60 s; el tiempo de regeneración se define como ≤ carga nominal = 5 × tiempo de sobrecarga.

Características estándar

• Entregado en configuración estándar listo para uso
• Tensión de entrada: 380 / 400 V (estándar), 3 fases, 50 / 60 Hz
• Conexiones sense para medición y regulación precisa de tensión
• Medición de tensión y corriente DC con precisión 0,1 % de escala completa
• Modo tester de baterías opcional
• Clase de protección IP20 (opción refrigeración por agua: IP54)
• Diseño con reducción de ruido y control de ventilador
• Refrigeración por aire; operación en paralelo de salidas para aumentar corriente

Funciones de seguridad

• Interruptor principal bloqueable como interruptor de carga
• Control de seguridad para Performance Level d (EN 60204-1 / ISO 13849-1)
• Botón de parada en la puerta del armario y voltímetro indicador
• Contactores de salida DC redundantes
• Bornes para parada de emergencia externa y entrada de parada
• Salida DC aislada eléctricamente de la red AC (aislamiento galvánico)

Interfaces

• Pantalla táctil de 10 pulgadas para operación y monitorización
• Interfaces Modbus/TCP, CAN y VNC (disponibles muchas interfaces opcionales)

Opciones (extracto)

• Incremento de nivel de seguridad a Performance Level e (opción especial)
• Versión emulación de batería con mayor estabilidad de tensión (adaptaciones hardware y software)
• Diodo de protección conmut able en la salida DC para protección en modo sink-only
• Monitorización de aislamiento para supervisión del aislamiento galvánico
• Interfaces opcionales: CAN alta velocidad (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, analógico, LabVIEW, Matlab/Simulink
• Contactores de salida DC de mayor rendimiento, interruptores de puerta, dispositivos de bloqueo y opciones de armarios personalizados
• Equipo de medida NA-protection / análisis de red para cumplimiento de normativa de operador de red
• Opción de refrigeración por agua y aumento de la clase de protección (IP54)

Aplicaciones típicas

• Ensayos de carga/descarga de baterías y emulación de baterías
• Emulación de baterías y simulación de sistemas de potencia
• Carga de pilas de combustible y pruebas de sistemas
• Fuente de prueba para contactores, fusibles y interruptores automáticos
• Pruebas de motores CC (tren motriz) y validación de puntos de carga
• Suministro de energía para mantenimiento de material rodante y bancos de ensayo industriales

Datos técnicos (extracto)
Tipo: MI-TS-3871-ol
Tensión/red AC / frecuencia: 380 / 400 / 440 / 480 / 690 V ±10 %, 3 fases, PE, 50 / 60 Hz ±5 %
Precisión de medida y control: Tensión y corriente — ADC 16 bit; precisión medida DC 0,1 % escala completa; precisión de control 0,1 % fs
Ondulación residual: Tensión ≤ 0,1 % rms fs; Corriente ≤ 0,1 % rms fs
Ejemplos de capacidad cortocircuito: hasta 600 A — Icw 3 kA; 1000 A — Icw 8 kA; 1200 A — Icw 15 kA
Tiempo de subida de corriente (0,5 × INenn, 10 %–90 %): típ. < 1,0 ms (dependiente de tipo/configuración)

Tipos disponibles (ejemplos)
I-TS-3871-600-ol — tensión DC máx.: 600 V — Potencias: 60, 100, 160, 250, 320, 400 kW — Corrientes: ±200, ±600, ±1000 A
I-TS-3871-800-ol — tensión DC máx.: 800 V — Potencias: 100, 160, 250, 320, 400 kW — Corrientes: ±200, ±600, ±1000 A
I-TS-3871-1000-ol — tensión DC máx.: 1000 V — Potencias: 100, 160, 250, 320, 400, 500 kW — Corrientes: ±200, ±600, ±1000, ±1200 A

Notas
Sobrecarga a corto plazo: la carga de salida nominal puede aumentarse hasta +50 % durante un máximo de 60 s; el tiempo de regeneración ≤ carga nominal = 5 × tiempo de sobrecarga.

Especificaciones técnicas

• Modelo: MI-TS-3871-ol
• Función: Fuente/sumidero CC multicanal bidireccional con transición continua fuente–sumidero
• Salidas: 2 o 4 salidas (según configuración)
• Capacidad por salida (según configuración): hasta 1500 V y 1200 A
• Sobrecarga corta: +50 % corriente nominal durante máx. 60 s; tiempo de regeneración ≤ carga nominal = 5 × tiempo de sobrecarga
• Red AC: 380 / 400 / 440 / 480 / 690 V ±10 %, 3 fases, PE; 50 / 60 Hz ±5 %
• Precisión de medida: ADC 16 bit para tensión y corriente; precisión medida DC 0,1 % fs
• Clase de protección: IP20 estándar (opción agua: IP54)
• Refrigeración: Forzada por aire (estándar) o por agua (opcional)
• Pantalla / Control: Pantalla táctil de 10 pulgadas; interfaces estándar: Modbus/TCP, CAN, VNC; numerosas interfaces opcionales
