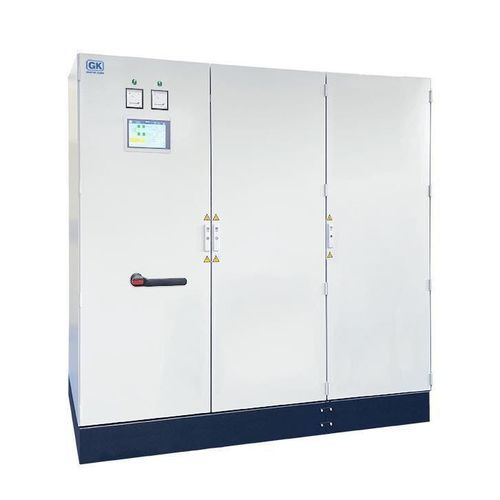

Alimentación eléctrica de tipo armario I-TS-3872

DCcon tensión de salida ajustabletrifásica

Descripción general
I-TS-3872: Fuente/absorbedor CC refrigerada por líquido. Según los requisitos, el sistema puede utilizarse en modo individual, en serie o en paralelo. En modo serie son posibles tensiones de hasta 1500 V. El sistema de ensayo I-TS es una fuente de alimentación CC bidireccional de alta dinámica con transición continua y sin saltos entre operación de fuente y de absorción. Gracias a la tecnología de 3 niveles, ofrece un rango de tensión ajustable de 10 – 1500 V con punto central. Los canales CC pueden operar individualmente o en paralelo. Rendimiento para aplicaciones en automoción, hidrógeno y laboratorios.

Características estándar

• El I-TS-3872 destaca incluso en su configuración estándar con amplias funcionalidades, listo para su uso inmediato.
• Información general:
• Tensión de entrada 380 / 400 V, 50 / 60 Hz
• Conexiones de medida (sense) para medición / regulación de tensión
• Medición de corriente y tensión CC con precisión de 0,1 % de la escala completa
• Versión conmutablе de probador de baterías / emulador de baterías
• Clase de protección IP54
• Refrigeración líquida
• Intercambiador de calor agua/agua integrado
• Paralelización plug and play de dos I-TS 3872 con los mismos datos técnicos

Funciones de seguridad

• Interruptor principal con posibilidad de cierre como interruptor de carga
• Control de seguridad para Performance Level d según EN 60204-1 / ISO 13849-1
• Voltímetro e indicador en la puerta del armario
• Contactores de salida DC redundantes
• Bornes de conexión para parada de emergencia externa
• 2x bornes de conexión para Stop externo
• 1x borne de conexión para selección de modo de operación externo
• Salida DC eléctricamente aislada
• 2x dispositivos de monitorización de aislamiento (conmutables por separado)

Interfaces

• Pantalla de 10 pulgadas con operación táctil
• Interfaz Modbus / TCP
• Interfaz CAN
• Interfaz VNC

Opciones (extracto)

• 2x interfaces fieldbus (EtherCAT o Profinet IO o Profibus DP) — una por canal
• Cierre de puerta
• Retroalimentación segura: parada de emergencia, stop, contactores de salida DC abiertos (no es posible selección individual)

Aplicaciones típicas

• Pruebas de baterías (ensayos de carga y descarga)
• Simulación / emulación de baterías
• Carga para pilas de combustible
• Fuente de alimentación de prueba para contactores, fusibles y disyuntores
• Prueba de motores CC (tren de tracción)
• Prueba de columnas de carga
• Alimentación de trenes con fines de mantenimiento

Datos técnicos
Tipo: I-TS-3872

Eléctrico / Medición / Rendimiento
Tensión de red / frecuencia: 380 / 400 V ± 10 %, 3 fases, PE, 50 / 60 Hz ±5 %
Precisión de medida: Tensión: ADC 16 bits // Corriente: ADC 16 bits
Precisión de control: Tensión: 0,1 % fs // Corriente: 0,1 % fs
Ondulación residual: Tensión: ≤ 0,1 % eff. fs; Corriente: ≤ 0,1 % eff. fs
Tolerancia dinámica de tensión (0-100 % INenn en 3 ms): Probador batería < 3% fs; Emulador batería < 1% fs
Rendimiento ante cortocircuito: Cortocircuito soportado: Icw: 4,5 kA

Medio ambiente / Seguridad / EMC
Condiciones ambientales permitidas: Almacenamiento según EN 60721-3-1; Transporte según EN 60721-3-2; Operación según EN 60721-3-3
Clases y temperaturas de almacenamiento / transporte / operación: 1K21 / 1M11, +5 a +40 °C; 2K12 / 2M4, -25 a +70 °C; 3K22 / 3M11, +5 a +40 °C
Método de refrigeración: Refrigeración líquida forzada (IP54)
Normas de seguridad: EN ISO 13849-1, EN ISO 13849-2; EN 60204-1 (excepciones: Sec. 11.3 Tipo de protección, Sec. 13.2 Identificación de conductores)
Normas EMC: EN 61000-2-4 clase 3; EN 61000-6-2; EN 61000-6-4

Tipos disponibles (extracto)
Tipo: I-TS-3872-1500
Tensión DC máx. en V: 1500
Potencia en kW: 300, 600
Corriente en A: ± 1000
Tiempo de subida de corriente a UNenn 10 % - 90 % en ms: < 1,3

Características / especificaciones técnicas

• Modelo: I-TS-3872
• Rango de tensión ajustable: 10 – 1500 V (punto medio)
• Fuente / absorbedor CC bidireccional con transición sin interrupciones
• Tecnología de 3 niveles para alta dinámica
• Refrigeración líquida con intercambiador de calor agua/agua integrado
• Clase de protección IP54
• Precisión de medida y control: 0,1 % de la escala completa
• Capacidad de cortocircuito: Icw 4,5 kA
• Interfaces: Modbus/TCP, CAN, VNC, pantalla táctil
• Opciones de potencia típicas: 300 kW, 600 kW (tipo I-TS-3872-1500)
