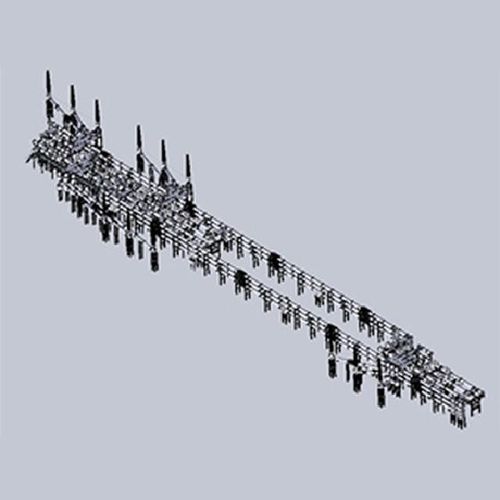

Cuadro eléctrico aislado en gas SF6 ZF27-550

de alta tensiónde red eléctrica

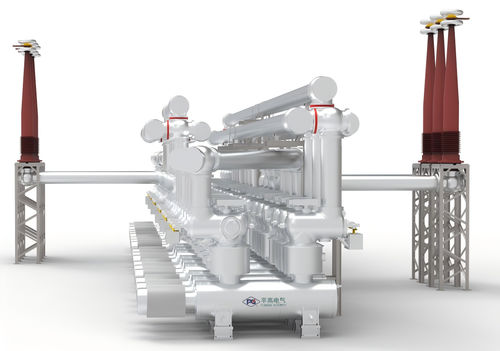

El cuadro de distribución con aislamiento de gas y carcasa metálica ZF27-550(L) es un GIS de 550 kV de nueva generación desarrollado de forma independiente por nuestra empresa, cuyos parámetros técnicos alcanzan un nivel líder a escala internacional. Puede utilizarse en redes eléctricas de 500 kV para llevar a cabo funciones de control, medición y protección del sistema. Los componentes principales incluyen interruptores automáticos, seccionadores, interruptores de puesta a tierra, interruptores de puesta a tierra rápida, transformadores de corriente, barras colectoras y pasamuros de entrada y salida. El aislamiento exterior de los pasamuros es de aire, mientras que el resto de los componentes se encuentran encerrados dentro de una carcasa conectada a tierra que utiliza gas SF₆ como medio de extinción de arco y aislamiento. Se pueden combinar diferentes métodos de cableado según los requisitos del usuario. El interruptor automático utiliza una cámara de extinción de arco por aire a presión de corte único con una excelente capacidad de extinción de arco. El seccionador utiliza un mecanismo de tres posiciones, lo que permite el enclavamiento mecánico de los contactos de aislamiento y puesta a tierra. La estructura es sencilla y razonable, la transmisión es segura y fiable, y la capacidad de corriente de conmutación de las barras colectoras alcanza los 4000 A. El transformador de corriente adopta una estructura externa, lo que resuelve por completo el problema del exceso de humedad en la cámara de gas interna de la bobina y evita de forma definitiva que entren materias extrañas en la cámara. La bobina está agrupada y fundida como una sola pieza, lo que hace que la estructura sea sencilla, segura y fiable. El interruptor de puesta a tierra rápida cumple los requisitos de los parámetros de ruptura de la Clase C y alcanza un nivel internacional avanzado en su categoría. Todo el manguito se somete a una prueba sísmica de aceleración de 0,5 g (intensidad sísmica de nivel 9) y cumple los requisitos para su uso a gran altitud.
