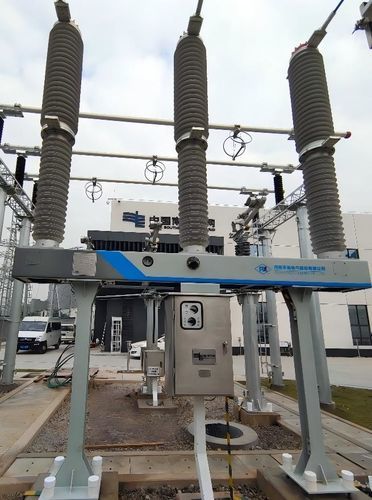

Disyuntor de vacío ZW64-145

aislado en gasde tensiónautomático

Resumen
El interruptor de vacío ZW64-145 permite maniobras de apertura y cierre en tres polos y reenganche automático rápido. Diseñado para interrumpir y cerrar corrientes en vacío, en carga y de cortocircuito. Emplea cámara de extinción por vacío y puede operar en ambientes de baja temperatura hasta -40°C. El aislamiento exterior utiliza N2 puro, proporcionando un diseño libre de fluorados. Clase sísmica AG5. Vida mecánica 10 000 maniobras. Las interfaces primaria y secundaria coinciden con las de los interruptores AC llenos de SF6 para una alta intercambiabilidad.

Categoría

• Soluciones de alta tensión
• Interruptores

Características principales

• Apertura y cierre tripolar y reenganche automático rápido
• Apto para interrumpir y cerrar corrientes en vacío, en carga y de falla
• Cámara de vacío adecuada para -40°C
• Aislamiento exterior en N2 puro para diseño sin fluorados
• Clase sísmica AG5
• Vida mecánica de hasta 10 000 maniobras
• Interfaces primaria y secundaria compatibles con interruptores AC llenos de SF6

Proyectos y aplicaciones

• Adjudicado en agosto de 2022: proyecto de adquisición para la compañía nacional de electricidad de Italia
• Puesta en servicio en noviembre de 2023 en la subestación Southern Grid Zhaoqing Shengyuan

Especificaciones técnicas

• Modelo: ZW64-145
• Método de extinción: cámara de vacío
• Aislamiento exterior: N2 puro (diseño sin fluorados)
• Temperatura de funcionamiento: hasta -40°C
• Clase sísmica: AG5
• Vida mecánica: 10 000 maniobras
• Interfaces: interfaces primaria y secundaria iguales a las de los interruptores AC llenos de SF6
