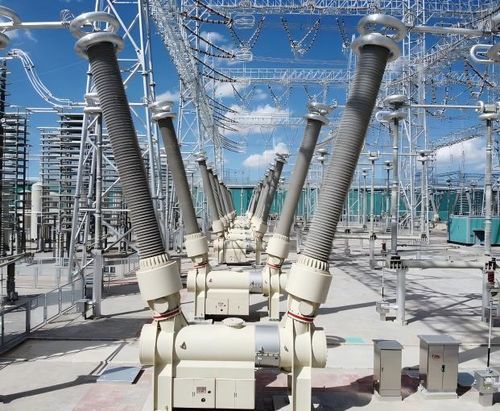

Disyuntor aislado en gas SF6 LW55B-800

con SF6de tensiónhorizontal

Descripción del producto LW55B-800 es un interruptor en tanque con SF6 desarrollado para la construcción de la red UHV de 750 kV en China y constituye la primera variante nacional de interruptor en tanque para 800 kV. El diseño integra el interruptor, los transformadores de corriente (TC) y las cabeceras de salida en una disposición horizontal con doble punto de ruptura en serie. Los devanados de los TC son de principio electromagnético convencional y están ubicados a ambos lados del interruptor; su configuración puede adaptarse según los requisitos del cliente. El interruptor presenta un nivel de aislamiento conforme a los requisitos de alto nivel de las normas nacionales e industriales, una corriente nominal de 6000 A y prestaciones de corte verificables.

Clasificación Equipos de alta tensión - Interruptores

Especificaciones técnicas

• Modelo: LW55B-800
• Estructura: Tipo tanque, doble corte en serie, disposición horizontal
• Composición: Interruptor, transformadores de corriente (TC), cabeceras de salida
• Transformadores de corriente: Devanados electromagnéticos convencionales, dispuestos en ambos lados, configurables
• Corriente nominal: 6000 A
• Corriente soportada a corto plazo: 63 kA
• N.º acumulado de operaciones de corte a la corriente de corte nominal: 16 operaciones
• Constante de tiempo de decaimiento del componente de CD: 120 ms
• Vida mecánica: 10000 operaciones
• Nivel de aislamiento: Cumple los requisitos nacionales e industriales de alto nivel
• Características estructurales: Centro de gravedad bajo, resistente a sismos, alta resistencia estructural
• Aplicación en ingeniería: Apto para grupos de conmutación de filtros; admite cierre selectivo por fase o vía resistencia de cierre según se requiera
