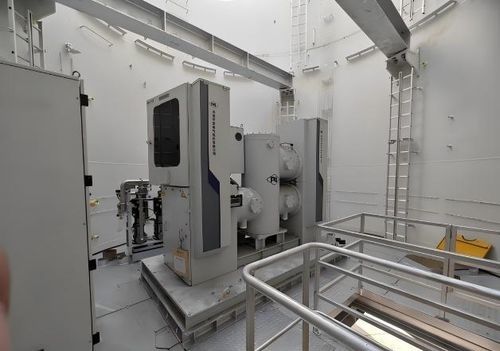

Cuadro eléctrico de distribución primaria ZF12B

de alta tensiónaislado en gascompacto

Descripción del producto
El GIS aislado en gas de 72,5 kV modelo ZF12B, recientemente desarrollado, está destinado a parques eólicos offshore, transmisión HVDC flexible y estaciones convertidoras en alta mar. Las corrientes nominales disponibles son 1250 A / 2000 A / 3150 A / 4000 A, permitiendo su instalación dentro de las torres de aerogeneradores y en plataformas de conversión/colecta offshore para ofrecer una solución flexible desde la generación hasta la colecta. Se instalan amortiguadores metálico-rubber de 6 puntos entre la base del aerogenerador y la cimentación para absorber la deformación de las vigas y las vibraciones de la cimentación. La carcasa, los componentes de conexión y los metales expuestos cumplen la clase de corrosión C4-H, con especificación para funcionamiento seguro y fiable por más de 30 años.

Características principales

• Mantenibilidad: el conjunto puede entrar y salir de la torre del aerogenerador; las mangas tipo F enchufables permiten el reemplazo sin desmontar estructuras adyacentes, acortando tiempos de instalación y mantenimiento.
• Pequeña huella: dimensiones totales L×A×H: 2600×900×2000 mm — entre las más compactas y ligeras de su clase, apto para instalación dentro de torres en aplicaciones en tierra y mar lejano.
• Clasificación eléctrica: corriente nominal de la plataforma 2000 A / 3150 A; barra colectora 4000 A; corriente soportada a cortocircuito de tiempo corto 40 kA; corriente de pico 100 kA.
• Diseño compacto: altura inferior a 2,5 m y distancia mínima entre centros 0,7 m, reduciendo la huella y el peso de la estación.
• Anti-asentamiento: combinación de estructuras de conexión flexibles para resolver problemas de asentamiento en plataformas largas; el asentamiento entre dos apoyos cualesquiera cumple un requisito técnico del 0,3% de la luz.
• Apto para entorno marino: protección anticorrosión C5-M disponible para la plataforma; clase C4-H para la carcasa y metales expuestos; clase sísmica AG5; operable en ambientes de alta humedad (100% HR).

Categoría
Negocio de alta tensión - aparatos combinados

Escenarios de uso
Adecuado para parques eólicos offshore, proyectos HVDC flexibles, estaciones convertidoras offshore y aplicaciones de colecta eléctrica dentro de torres de aerogeneradores.

Especificaciones / Datos técnicos

• Modelo: ZF12B (véase marcado comercial)
• Tensión nominal: 72,5 kV
• Corriente nominal (opciones): 1250 A / 2000 A / 3150 A / 4000 A
• Corriente nominal de la plataforma: 2000 A / 3150 A
• Corriente nominal de la barra colectora: 4000 A
• Corriente soportada a cortocircuito (Ik): 40 kA
• Corriente de pico (Ipk): 100 kA
• Dimensiones totales (L×A×H): 2600 × 900 × 2000 mm
• Altura máxima: menor de 2,5 m
• Distancia mínima entre centros: 0,7 m
• Protección anticorrosión: carcasa y metales expuestos cumplen C4-H (la plataforma puede alcanzar C5-M para uso marítimo)
• Clase sísmica: AG5
• Estructura antivibraciones: amortiguadores metálico-rubber en 6 puntos entre la base y la cimentación
• Humedad de operación: apto para ambientes con 100% de humedad relativa
• Vida útil / fiabilidad: carcasa, piezas de conexión y metales expuestos especificados para funcionamiento seguro y fiable por más de 30 años
