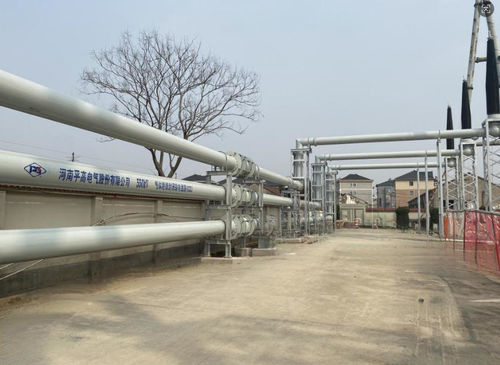

Subestación aislado en gas GXL5

para rack para distribución eléctricamodular

Resumen
La serie GXL5 40,5–1100 kV CA GIL (línea de transmisión metálica cerrada aislada por gas) encierra todos los elementos conductores y aislantes en carcasas metálicas puestas a tierra rellenadas con gas SF6. Desarrollada como solución GIL estandarizada con propiedad intelectual nacional, la GXL5 está optimizada para transmisión de gran capacidad, bajas pérdidas y bajo mantenimiento en entornos complejos y para la exportación de energía a gran escala.

Componentes principales

• Unidades rectas
• Unidades de ángulo
• Unidades de compensación
• Sistema de soporte y sujeción

Principales características técnicas e innovaciones estructurales

• Gas SF6 como medio de aislamiento; todos los componentes sellados en carcasas conectadas a tierra
• Aislador innovador de tres columnas en forma de mancuerna que reduce el campo tangencial en la interfaz gas‑sólido y el campo superficial en los insertos metálicos
• Estructura combinada de supresión de partículas de alta/baja tensión para un control eficaz de partículas
• Conexiones eléctricas enchufables con cubierta de blindaje exterior para recoger los residuos metálicos generados por la fricción de los contactos
• Producción estandarizada de GIL y montaje modular que facilitan la fabricación, el transporte y la instalación

Rendimiento y ventajas

• Transmisión de alta capacidad con bajas pérdidas y mantenimiento reducido
• Corriente nominal hasta 8000 A
• Alto nivel de aislamiento y funcionamiento estable a largo plazo
• Adecuado para entornos complejos: gran altitud, grandes diferencias de cota, alta intensidad sísmica, zonas despobladas y zonas protegidas

Aplicaciones típicas

• Proyectos de transmisión en ultra‑alta y muy alta tensión
• Exportación de energía de gran capacidad desde centrales nucleares, térmicas y de bombeo‑almacenamiento
• Renovación urbana, galerías integradas de servicios y cruces por terrenos difíciles o zonas protegidas

Características / especificaciones técnicas

• Serie: GXL5
• Rango de tensión: 40,5–1100 kV
• Tipo de producto: GIL CA (línea de transmisión metálica cerrada aislada por gas)
• Medio de aislamiento: gas SF6
• Diseño: componentes sellados en carcasas conectadas a tierra; montaje modular
• Componentes principales: unidades rectas, unidades de ángulo, unidades de compensación, sistema de soporte
• Corriente nominal: hasta 8000 A
• Innovaciones de aislamiento: aislador de tres columnas en forma de mancuerna; supresión combinada de partículas de alta/baja tensión
• Conexión eléctrica: estructura enchufable con cubierta de blindaje exterior
• Fabricación: producción estandarizada y montaje modular para transporte e instalación
• Objetivos de calidad: cero descargas, cero fugas, puesta en servicio exitosa a la primera, funcionamiento estable a largo plazo
• Entornos compatibles: gran altitud, grandes diferencias de cota, alta sismicidad, zonas despobladas y zonas protegidas
