Cuadro eléctrico aislado en gas SF6 ZF27-1100

de alta tensiónde alta potenciapara rack para distribución eléctrica

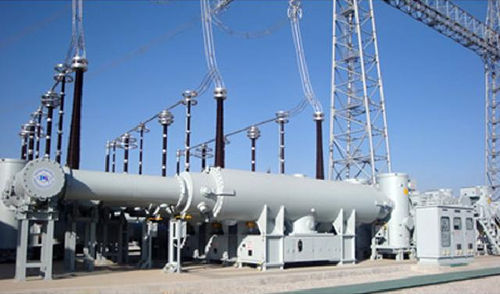

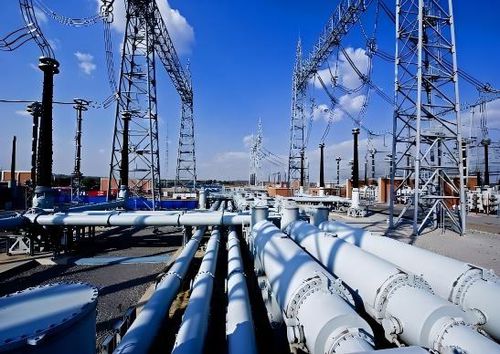

El cuadro eléctrico con aislamiento de gas y carcasa metálica (GIS) ZF27-1100(L)/Y6300-63 es un cuadro trifásico de CA de UHV para uso en exteriores. El dispositivo consta de un interruptor automático, un seccionador, un interruptor de puesta a tierra, un interruptor de puesta a tierra rápida, un transformador de corriente, un barramento, un pasamuros, un pararrayos, un transformador de tensión y un armario de control Muner. A excepción del manguito, que está aislado por aire, todos los demás componentes se encuentran encerrados dentro de una carcasa conectada a tierra que utiliza gas SF₆ como medio de extinción de arco y aislante. Especificaciones técnicas del producto: Alto nivel de aislamiento, gran capacidad de corriente, corriente nominal máxima para interruptores automáticos y seccionadores de hasta 8 000 A, y para barras colectoras de hasta 9 000 A; corriente nominal de corte en cortocircuito de 63 kA, con capacidad de corte a plena potencia hasta 16 veces; El interruptor automático adopta una estructura de doble corte, y la cámara de extinción de arco utiliza un diseño con aire comprimido. Se pueden instalar resistencias de cierre según sea necesario para reducir la sobretensión de la operación de cierre; excelente rendimiento de corte, vida útil mecánica de hasta 10 000 ciclos; El seccionador está diseñado con una bobina de supresión de arco para lograr la función de extinción del arco. En función de los requisitos, se pueden instalar resistencias de conmutación o barras colectoras de ferrita para suprimir el VFTO y reducir la sobretensión de funcionamiento, con una vida útil mecánica de hasta 10 000 ciclos.
