Subestación aislado en gas GXH5

para rack para distribución eléctricapara transformador de alta tensióncompacta

Descripción del producto

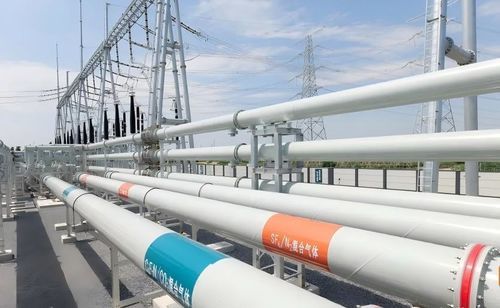

平高电气 ofrece la serie GXH5 de líneas aisladas por gas (GIL) AC ecológicas en 252 kV, 550 kV y 1100 kV. Las opciones de gas disponibles incluyen mezclas SF6/N2 y mezclas C4F7N/CO2. La solución C4F7N/CO2 permite la sustitución total del SF6, reduciendo el potencial de calentamiento global (GWP) en aproximadamente un 97,5 %, mientras que la opción SF6/N2 reduce el uso de SF6 en alrededor de un 60,5 % y permite operación a -40°C. Las GIL ecológicas mantienen las dimensiones estructurales, la madurez técnica y la compacidad de las GIL tradicionales con SF6, asegurando gran compatibilidad de piezas e intercambiabilidad para modernizaciones y ampliaciones de subestaciones.

Clasificación / aplicación
Sistemas de alta tensión - GIL

Características / especificaciones técnicas

• Niveles de tensión nominal: 252 kV, 550 kV, 1100 kV
• Esquemas de gas: mezclas SF6/N2; mezclas C4F7N/CO2 (sustitución completa de SF6)
• Rendimiento ambiental: C4F7N/CO2 reduce el GWP en aproximadamente un 97,5 % en comparación con las GIL tradicionales de SF6
• Ahorro de SF6: las mezclas SF6/N2 reducen el uso de SF6 en aproximadamente un 60,5 %
• Aptitud para bajas temperaturas: la solución SF6/N2 permite funcionamiento hasta -40°C
• Intercambiabilidad: dimensiones estructurales y compatibilidad de piezas consistentes con las GIL SF6 tradicionales, facilitando las modernizaciones sustituyendo solo el medio aislante
• Despliegue en campo: el GIL 550 kV C4F7N/CO2 fue puesto en servicio en 2025 en la subestación Anqing 500 kV Rongsheng (la primera GIL ambiental de 550 kV en explotación a nivel nacional e internacional)
• Rendimiento de aislamiento: alcanza una resistencia de aislamiento equivalente a la de las GIL de SF6 puro con un aumento limitado de presión
• Normas y acuerdos: los parámetros técnicos cumplen las normas nacionales y los acuerdos técnicos avanzados de State Grid
