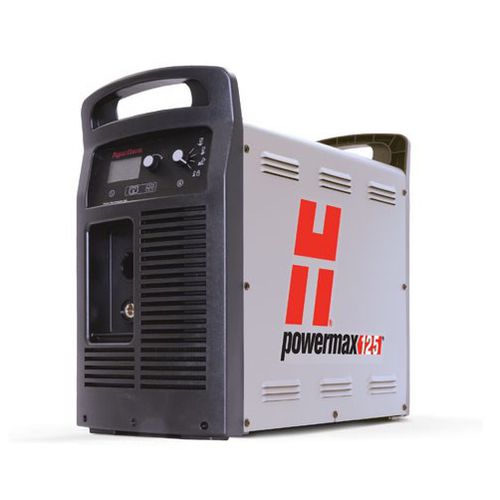

Equipo de corte por plasma robotizado Powermax125®

automáticoautomatizadocon ondulador IGBT

Descripción
Proporcionando una potencia y rendimiento máximos para plasma aire, el sistema de plasma Powermax125® corta metales gruesos rápidamente. Ofrece ciclo de trabajo al 100%, capacidad de perforación de 25 mm (1 pulg.) y rápida remoción de metales por ranurado. Incorpora tecnologías como Smart Sense™ (ajuste automático de la presión de gas), SpringStart™ (arranque constante) y antorchas Duramax® Hyamp™ en múltiples estilos para corte manual, mecanizado portátil, mesas X‑Y, corte a largo alcance y aplicaciones robóticas.

Aplicaciones

• Corte al ras – para cortar más cerca de los materiales base a un ángulo de 45°.
• Corte con arrastre – arrastrar la antorcha directamente a través de la pieza a cortar.
• Corte de acabado superficial – menor sangría, menos escoria y menor zona afectada por el calor.
• Corte mecanizado – para automatización portátil y corte en mesa.
• Ranurado de máxima remoción – remoción agresiva de metales y perfiles de ranurado profundo.
• Ranurado de máximo control – remoción más precisa y perfil de ranurado más superficial.

Beneficios

• Máxima productividad: velocidades de corte hasta cinco veces mayores que el oxicorte en acero al carbono de 12 mm (1/2 pulg.); ciclo de trabajo al 100% que maximiza el tiempo de corte.
• Fácil de usar para corte y ranurado: Smart Sense™ regula automáticamente la presión de aire; SpringStart™ asegura arranques constantes; escudo frontal patentado para corte con arrastre que reduce acumulación de escoria.
• Menores costos operativos: consumibles con vida hasta cuatro veces mayor, y detección de fin de vida del electrodo que protege la antorcha y la pieza.
• Construido para trabajos difíciles: fiabilidad Hypertherm Certified™ y antorchas Duramax™ Hyamp diseñadas para resistir calor e impactos.

Rendimiento y capacidades
Capacidades de corte y ranurado relevantes:
Recomendado: corte 38 mm (1-1/2 pulg.) a 457 mm/min (18 pulg/min).
Corte: 44 mm (1 3/4 pulg.) a 250 mm/min (10 pulg/min).
Corte de separación manual: 57 mm (2-1/4 pulg.) a 125 mm/min (5 pulg/min).
Perforación (manual/altura automática): 25 mm (1 pulg.).

Ranurado
Ranura común: tasa de remoción 12,52 kg/h; perfil de ranura 4,3 mm P x 6,1–9,9 mm A.

Especificaciones eléctricas y físicas (resumen)
Voltajes de entrada: CSA: 480/600 V, 3‑F, 50/60 Hz; CE: 400 V, 3‑F, 50/60 Hz; CCC: 380 V, 3‑F, 50/60 Hz.
Corriente de entrada a 21,9 kW: 300/400/480/600 V → 38/36/31/24 A.
Corriente de salida: 30–125 A.
Voltaje de salida nominal: 175 VCD.
Ciclo de trabajo a 40 °C: 100% a 125 A.
Voltaje en circuito abierto: CSA 400/600: 320 VCD; CCC 380 V: 290 VCD; CE 400 V: 305 VCD.
Dimensiones con manijas: 592 mm P x 274 mm A x 508 mm L.
Peso con antorcha de 7,6 m: 480 V → 47,9 kg; 600 V → 47,5 kg; 380 V → 45,2 kg; 400 V → 48,9 kg.
Alimentación de gas: aire sin aceite, limpio y seco o nitrógeno.
Presión y rango de flujo recomendados: Corte: 260 l/min a 5,9 bar; Ranurado: 212 l/min a 4,1 bar.
Longitud del cable de potencia de alimentación: 3 m (* los modelos CCC no traen cable de alimentación).
Tipo de fuente de energía: Inversor – IGBT.
Requisito al motor: 40 kW plena capacidad para salida de 125 A.
Certificaciones: CSA (América y Asia excepto China); CE, C‑Tick, CU/GOST, Ukr y Serbia (Europa, Australia, Bielorrusia, Kazajstán, Rusia, Serbia, Ucrania y otros); CCC para China.
Garantía: fuentes de energía 6 años; antorchas 1 año.
