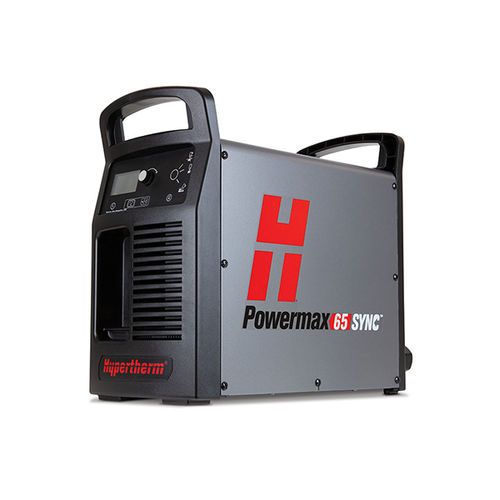

Equipo de corte por plasma robotizado Powermax65 SYNC®

automatizadopara metalde gran precisión

Présentation
El Powermax65 SYNC® es un sistema de corte por plasma de aire de grado profesional que simplifica el funcionamiento del sistema para ranurado y corte recomendado hasta 20 mm (3/4 pulg.). Incluye antorchas SmartSYNC® habilitadas para RFID y un cartucho consumible de una pieza que proporciona datos de uso registrables. Maximiza la productividad reduciendo tiempos muertos, optimiza la calidad de corte y facilita el control del inventario de consumibles.

Aplicaciones

• Corte con arrastre (arrastrar la antorcha directamente a través de la pieza)
• Corte de largo alcance (mejor visibilidad y accesibilidad en espacios reducidos)
• Ranurado de largo alcance
• Corte de acabado superficial (menor sangría, menos escoria y zona afectada por el calor)
• Corte al ras (cortar más cerca del material base a 45°)
• Ranurado de máximo control (remoción precisa con perfil superficial)
• Ranurado de máxima remoción (remoción agresiva y perfiles profundos)
• Corte mecanizado (automatización portátil y mesas CNC)

Aplicaciones no compatibles

• Marcado (para marcar/identificación de pieza)
• Ranurado de precisión a muy baja corriente (<25 A) – ver equipos con ajuste específico

Beneficios clave

• Fácil de usar
  • Cartuchos con marcado láser y codificación por color para identificar proceso.
  • Antorchas SmartSYNC y cartuchos que ajustan automáticamente amperaje y modo de operación, eliminando errores de ajuste.
  • Detección de fin de vida del consumible para saber cuándo cambiar el cartucho.
  • Cabezas flexibles en antorchas manuales para mayor comodidad del operador; cables y mangueras con alta durabilidad.
• Minimice los costos operativos
  • Operación simplificada que reduce tiempo y coste de formación y resolución de problemas.
  • Reducción del tiempo muerto durante cambios de consumibles y menor retirada prematura de piezas consumibles.
  • Datos de uso del cartucho para optimizar operaciones y gestión de inventario.
• Optimice el rendimiento
  • Amplia variedad de estilos de antorcha y cartuchos para aplicaciones específicas, intercambiables fácilmente.
  • Cartuchos optimizados con hasta el doble de duración para corte manual y calidad mejorada en mecanizado frente a consumibles estándar.
  • Controles en antorcha manual para ajustar amperaje y cambiar cartuchos sin volver a la fuente de energía.
• Confiabilidad industrial
  • Antorchas SmartSYNC diseñadas para entornos industriales.
  • Tecnología SpringStart™ para arranque constante y mayor fiabilidad.
  • Confiabilidad líder en la industria para reducir tiempos muertos de producción.

Cartuchos consumibles (resumen de procesos disponibles)

• Corte con arrastre / FineCut para antorchas manuales: 65 A (cartucho 428931), 45 A (cartucho 428927); FineCut manual 30–45 A (cartucho 428928).
• Corte mecanizado / FineCut mecanizado: 65 A (cartucho 428930), 45 A (cartucho 428925), FineCut mecanizado 30–45 A (cartucho 428926); accesorio: anillo de sensado óhmico (428895, contiene 3 anillos #420580).
• Ranurado de máxima remoción / máximo control: cartuchos 428932 (max removal 45–85 A) y 428933 (max control 45–85 A).
• Opciones FlushCut: cartucho FlushCut 65 A (428952).

Tabla: Capacidad de corte
Capacidad | Espesor | Velocidad de corte
Recomendado | 20 mm (3/4 pulg.) | 500 mm/min (20 pulg/min)
| 25 mm (1 pulg.) | 250 mm/min (10 pulg/min)
Corte de separación (manual) | 32 mm (1-1/4 pulg.) | 125 mm/min (5 pulg/min)
Perforación* | 16 mm (5/8 pulg.) | (capacidad nominal de perforación para uso mecanizado o manual con control de altura programable)

Tabla: Ranurado de máxima remoción
Capacidad | Tasa de remoción de metal | Perfil de la ranura
Ranura común | 4,0 kg/h | 2,9 mm Prof. x 6,4 mm An.

Especificaciones generales (resumen)
Corriente de salida: 20–65 A
Voltaje de salida nominal: 139 VCD
Salida de kilovatios: 9 kW
Voltajes de entrada (ejemplos): CSA: 200–480 V 1‑F 50/60 Hz; 200–600 V 3‑F 50/60 Hz. CE: 380–400 V 3‑F 50/60 Hz
Ciclo de trabajo (a 40 °C / 104 °F): ejemplos CSA y CE: 50% a 65 A (ciertas tensiones); 100% a 46 A (230–600 V, 1/3‑F o CE 380–400 V 3‑F)
Voltaje en circuito abierto: CSA 295 VCD / CE 270 VDC
Dimensiones (con manijas): 483 mm Prof.; 233 mm An.; 430 mm Al.
Peso con antorcha de 7,6 m: CSA 29 kg / CE 24.1 kg
Alimentación de gas: Aire sin aceite, limpio y seco o nitrógeno
Presión óptima gas entrada: 7,6–8,3 bar (mínima 5,2 bar)
Rango de flujo de gas recomendado: Corte 210 l/min a 5,9 bar; Ranurado 210 l/min a 4,8 bar
Longitud cable de energía: 3 m
Tipo fuente de energía: Inversor (IGBT)
Requisito al motor: 15 kW plena capacidad para salida 65 A
Eficacia eléctrica: 91.2%
Certificaciones: CSA (América y Asia excepto China), CE (Europa y regiones aceptadas), RCM, UKCA, otras conforme a país
Garantía: fuentes de energía 6 años; antorchas 1 año

Notas de uso
Los cartuchos Hypertherm son de una pieza, optimizados por proceso y amperaje; algunos cartuchos pueden mostrar marcas de quemaduras normales por el proceso de prueba en fabricación. Las dimensiones de los cartuchos difieren respecto a consumibles tradicionales y deben considerarse al usar plantillas y guías.
