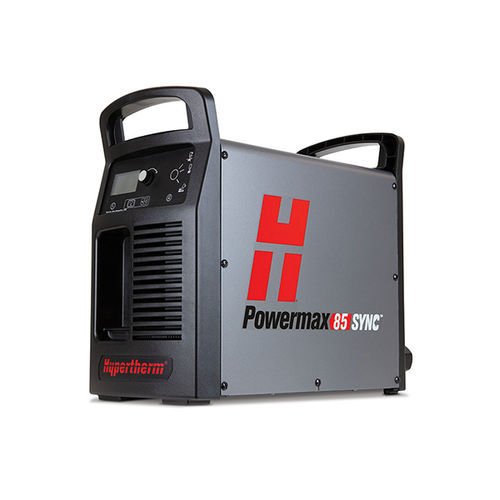

Equipo de corte por plasma automatizado Powermax85 SYNC®

robotizadoautomáticocon ondulador IGBT

Descripción
El Powermax85 SYNC® es un sistema de corte por plasma de aire de grado profesional que simplifica el funcionamiento para ranurado y corte recomendados hasta 25 mm (1 pulg.). Integra antorchas SmartSYNC® habilitadas para RFID y un cartucho consumible de una pieza que almacena datos de uso. El sistema automatiza el ajuste de procesos, maximiza la productividad al reducir tiempos muertos, optimiza la calidad de corte y facilita la gestión de inventario de consumibles.

Aplicaciones

• Corte con arrastre (arrastrar la antorcha directamente a través de la pieza)
• Corte de largo alcance (mejor visibilidad y accesibilidad en espacios reducidos)
• Ranurado de largo alcance
• Corte de acabado superficial (menor sangría, menos escoria y zona afectada por el calor)
• Corte al ras (cortar cerca del material base a 45°)
• Ranurado de máximo control (remoción precisa de metales, perfil de ranurado superficial)
• Ranurado de máxima remoción (remoción agresiva, perfiles profundos)
• Corte mecanizado (para automatización portátil y mesas CNC)

Beneficios

• Fácil de usar
  • Cartuchos fáciles de identificar por marcado láser y codificación por color para eliminar confusión.
  • Antorchas SmartSYNC habilitadas para RFID que ajustan automáticamente el amperaje y el modo de operación correctos.
  • Detección de fin de vida útil del consumible para saber cuándo cambiar el cartucho.
  • Cabezas flexibles y controles mejorados en antorchas manuales que reducen la fatiga del operador.
• Minimice los costos operativos
  • Operación simplificada que reduce tiempo y costos de formación y diagnóstico.
  • Reducción del tiempo muerto durante cambios de consumibles y eliminación de costes por retirada temprana de piezas consumibles.
  • Datos de uso del cartucho que ayudan a optimizar operaciones y gestión de inventario.
• Optimice el rendimiento
  • Variedad de estilos de antorcha y cartuchos intercambiables según aplicación.
  • Diseño de cartuchos que puede duplicar la duración frente a consumibles estándar en corte manual y mejorar la calidad en ajustes mecanizados.
  • Controles en antorcha manual para ajustar amperaje y cambiar cartuchos sin volver a la fuente de energía.
• Confiabilidad industrial
  • Antorchas diseñadas para entornos industriales complejos.
  • Tecnología SpringStart™ para arranque constante y mayor fiabilidad.
  • Fiabilidad líder que reduce el tiempo muerto de producción.

Especificaciones (resumen)
Capacidad de corte: Capacidad | Espesor | Velocidad de corte
Recomendado | 25 mm (1 pulg.) | 500 mm/min (20 pulg/min)
Máximo | 32 mm (1-1/4 pulg.) | 250 mm/min (10 pulg/min)
Corte de separación (manual) | 38 mm (1-1/2 pulg.) | 125 mm/min (5 pulg/min)
Perforación (nominal)* | 20 mm (3/4 pulg.) | —

Ranurado de máxima remoción: Tipo | Tasa de remoción | Perfil de ranura
Ranura común | 8,2 kg/h | 3,5 mm prof. x 6,6 mm an.

Especificaciones generales: Voltajes de entrada | Detalle
CSA: 200–480 V, 1-PH, 50/60 Hz; 200–600 V, 3-PH, 50/60 Hz
CE: 380/400 V, 3-PH, 50/60 Hz

Salida de kilovatios: 12,2 kW
Corriente de salida: 25–85 A
Voltaje de salida nominal: 143 VDC
Ciclo de trabajo (a 40 °C / 104 °F): ejemplos
CSA: 60% @ 85 A (230–600 V, 3-F); 60% @ 85 A (480 V, 1-F); 100% @ 66 A (230–600 V, 1/3-F)
CE: 60% @ 85 A (380–400 V, 3-F); 100% @ 66 A (380–480 V, 3-F)
Voltaje en circuito abierto: CSA 305 VDC; CE 270 VDC
Dimensiones (con manijas): 483 mm prof. x 233 mm an. x 430 mm al.
Peso con antorcha de 7,6 m: CSA 32 kg; CE 23,5 kg
Alimentación de gas: Aire sin aceite, limpio y seco o nitrógeno
Presión óptima gas de entrada: 7,6–8,3 bar (110–120 psi aprox.)
Presión mínima gas de entrada: 5,2 bar
Rango de flujo de gas recomendado: Corte 210 l/min a 5,9 bar; Ranurado 210 l/min a 4,8 bar
Longitud del cable de energía: 3 m
Tipo de fuente: Inversor – IGBT
Eficiencia: 91.9% (valor indicado)
Certificaciones: CSA, CE, RCM, UKCA y aprobaciones regionales según versión
Garantía: Fuentes de energía 6 años; antorchas 1 año

Antorchas y consumibles

• Antorchas SmartSYNC con capacidad RFID en configuraciones manuales, mecanizadas y robóticas.
• Plataforma de cartuchos Hypertherm: cartuchos de una pieza optimizados por proceso y amperaje (DragCut, FineCut, mechanized, Max removal, Max control, FlushCut, HyAccess, etc.).
• Cartuchos identificables por color y marcado; algunos cartuchos mecanizados se pueden usar en antorchas manuales cuando se requiere separación.

Documentación y recursos

• Fichas técnicas, manuales y tablas de corte específicas del Powermax85 SYNC (documentación técnica y de corte disponible en los recursos del producto).

Características / especificaciones técnicas

• Modelo: Powermax85 SYNC®
• Corriente de salida: 25–85 A
• Potencia nominal: 12,2 kW
• Voltaje de salida nominal: 143 VDC
• Voltajes de entrada compatibles: CSA (200–480 V 1-PH; 200–600 V 3-PH), CE (380/400 V 3-PH)
• Ciclo de trabajo: hasta 60% @ 85 A (según configuración) y 100% @ 66 A en ciertas tensiones
• Capacidad de corte recomendada: 25 mm (1 pulg.); máxima de separación manual 38 mm
• Dimensiones (con manijas): 483 x 233 x 430 mm
• Peso: 23.5–32 kg según versión
• Alimentación de gas: Aire limpio y seco sin aceite o nitrógeno
• Presión de gas óptima: 7,6–8,3 bar
• Interfaz consumibles: cartucho consumible de una pieza compatible con antorchas SmartSYNC®
• Garantía: 6 años para fuentes, 1 año para antorchas
